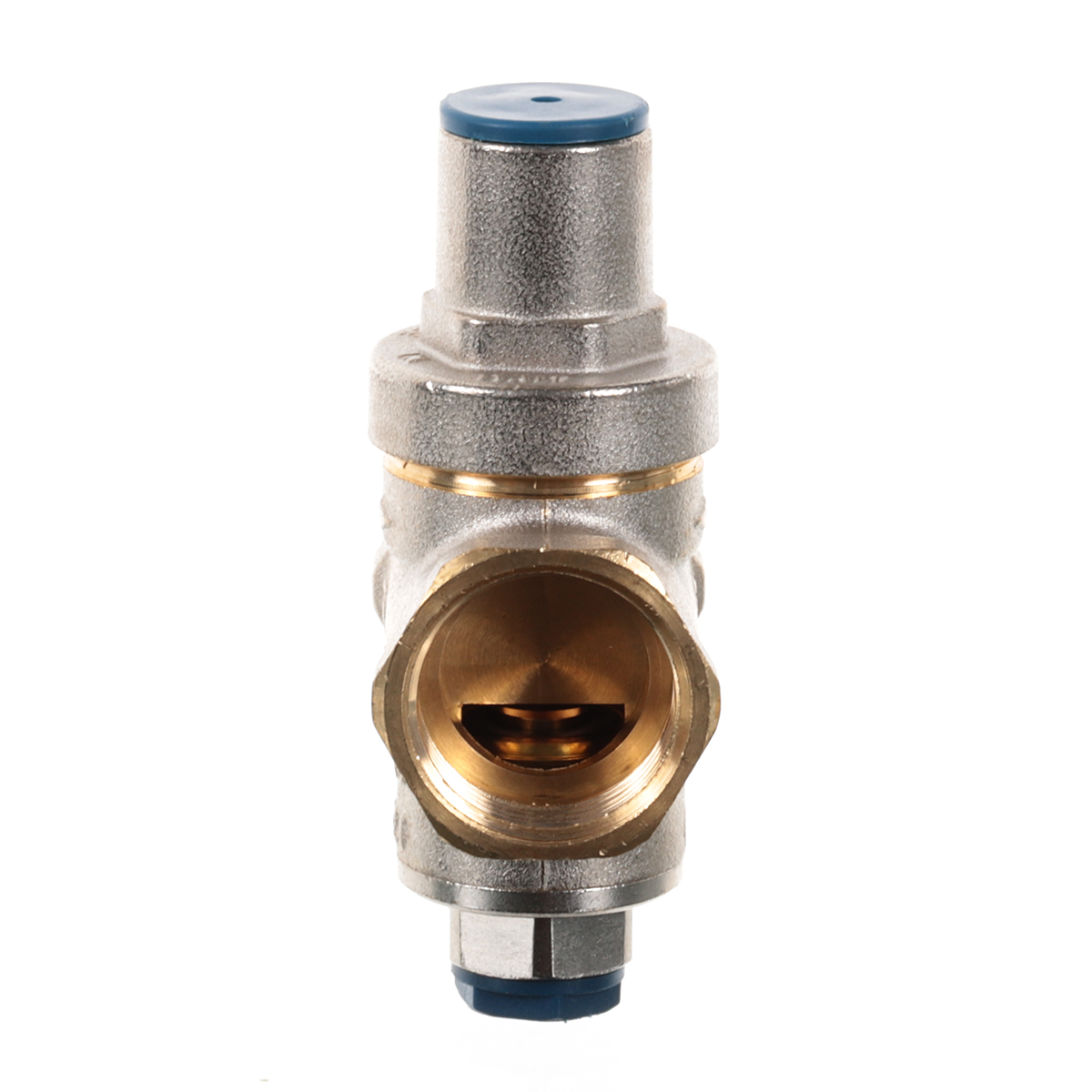

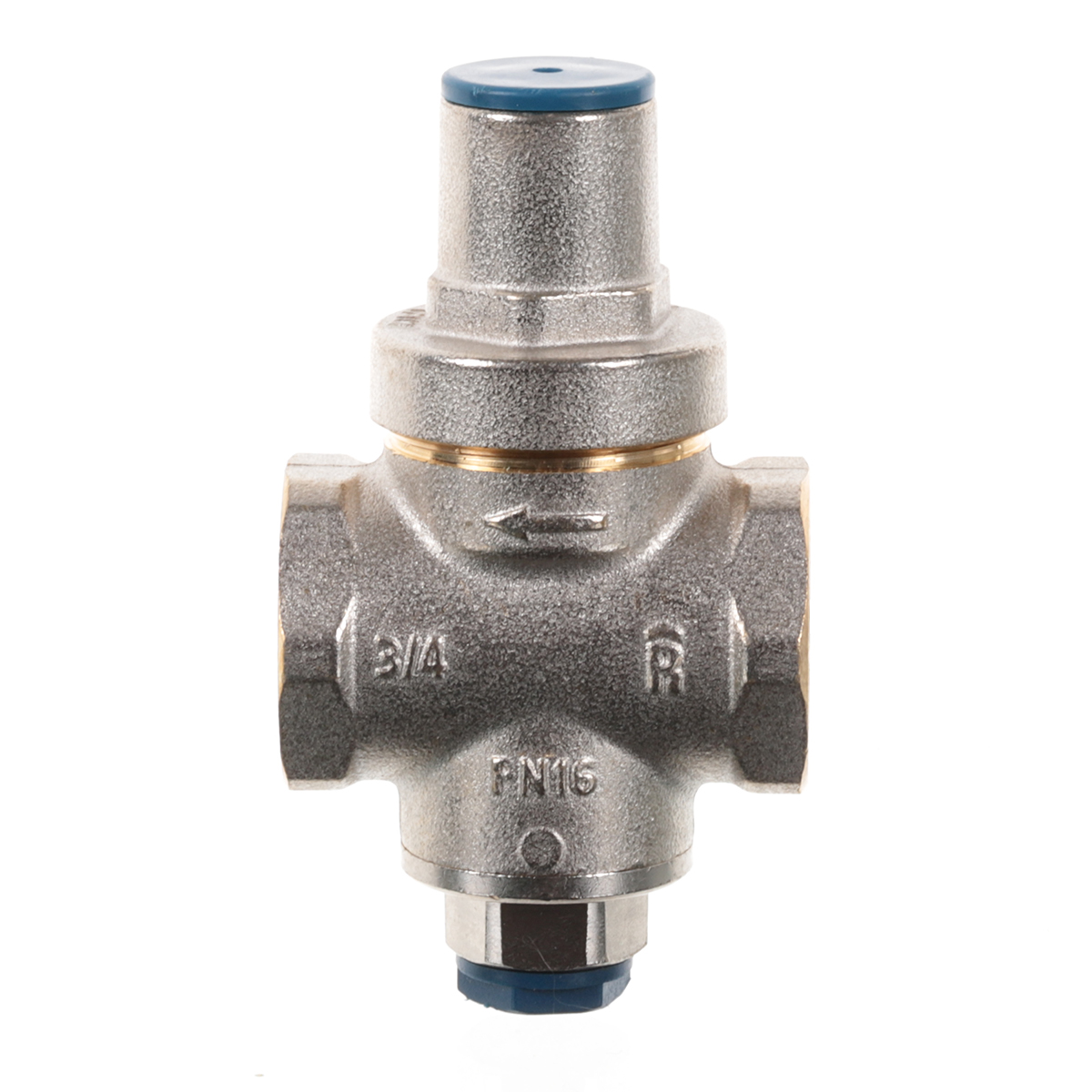

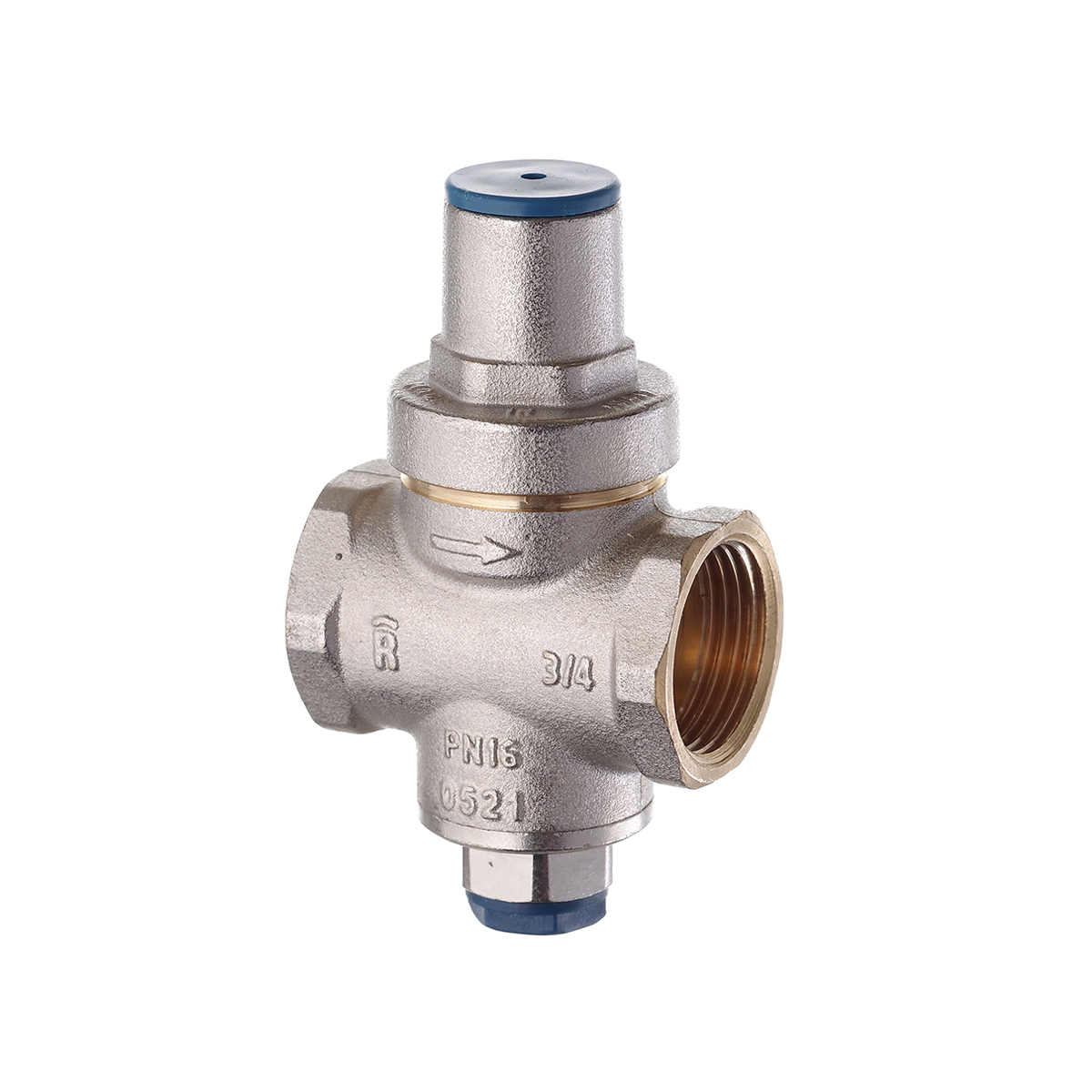

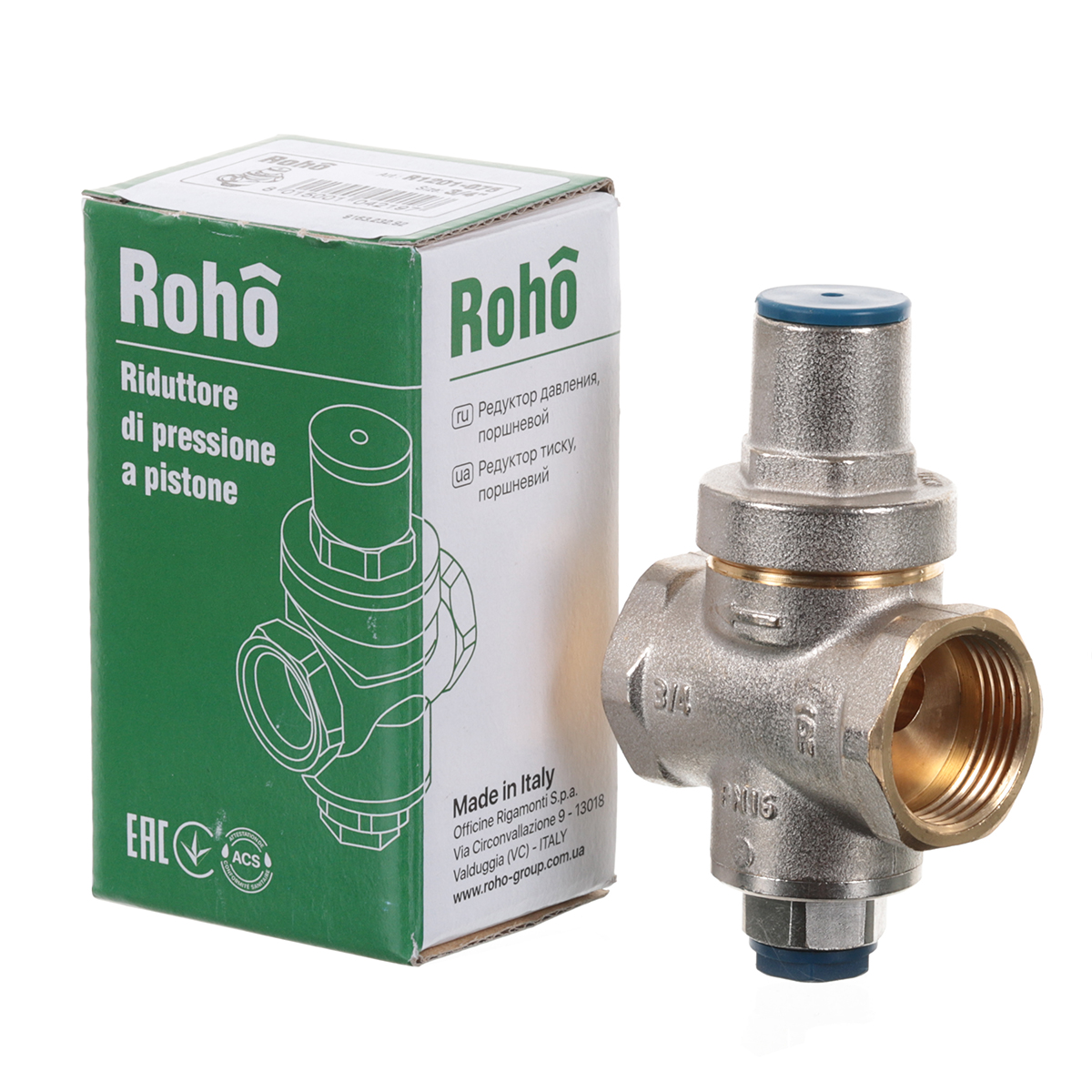

Редуктор давления поршневого типа R1201 PN16 снижает и стабилизирует давление среды внутри распределительного трубопровода с учетом предварительно заданного значения. Благодаря своим компактным размерам, бесшумной работе и особому самоочищающемуся внутреннему седлу, этот редуктор давления может использоваться в квартирах многоэтажных и одноэтажных зданий (согласно EN 806-2 и EN 805), а также в качестве устройства защиты бойлера или автоматов для продажи напитков
| Артикул | Размер | Пачка | Ящик |
| R1201-050 | 1/2” | 1 | 50 |
| R1201-075 | 3/4” | 1 | 50 |
ПРИНЦИП РАБОТЫ ПОРШНЕВОГО РЕДУКТОРА ДАВЛЕНИЯ
Жесткий поршень из высокопрочной, термостойкой пластмассы (А) приводит в движение затвор (В) в результате действия двух противоположных сил. Снизу — давление воды в трубопроводе на выходе редуктора (которое пытается закрыть клапан), сверху — пружина, заведенная с учетом рабочего давления, которое нужно поддерживать на необходимом уровне (пытается открыть клапан). Клапан открывается (см. Рисунок 2), когда, в результате водоразбора, снижается давление под поршнем и преобладает давление пружины; в тот момент степень открытия клапана пропорционален расходу выпускаемой среды. По завершению водоразбора, как только давление воды в трубопроводе после редуктора будет больше давления противостоит пружины, затвор поднимется, закрывая клапан. Регулировочный давления устанавливается путем завинчивания регулятора (С), который в той или иной степени сжимает пружину. Вращение регулятора по часовой стрелке повышает установленное значение, против часовой — его уменьшает.
| Макс. рабочее давление (PN) | 16 бар |
| Диапазон регулировки (Ps) | от 1 до 5,5 бар |
| Заводская настройка редуктора (Ps) | 3 бар |
| Рабочая температура | 0°С (искл. замерзание) ÷ 130 ° C |
| Совместимые жидкости | • вода • гликолевые растворы (гликоль макс. 50%) • сжатый воздух (за исключением разрозненных масел) |
| Стандарт резьбы для подключения к трубопроводу | ISO 228/1 |
| Стандарт подключения манометра | EN 10226-Rp 1/4” (раньше ISO7/1) |
| Тесты и испытания | UNI EN 1567 |
| Dn | D, мм |
D1, мм |
L, мм |
H, мм |
H1, мм |
H2, мм |
| 1/2’’ | Ø28 | Ø34 | 49 | 84 | 35 | 49 |
| 3/4’’ | Ø28 | Ø34 | 50 | 89 | 36,5 | 52,5 |
ОПИСАНИЕ
Редуктор давления поршневого типа R1201 PN16 снижает и стабилизирует давление среды внутри распределительного трубопровода с учетом предварительно заданного значения. Благодаря своим компактным размерам, бесшумной работе и особому самоочищающемуся внутреннему седлу, этот редуктор давления может использоваться в квартирах многоэтажных и одноэтажных зданий (согласно EN 806-2 и EN 805), а также в качестве устройства защиты бойлера или автоматов для продажи напитков.
В частности, мы рекомендуем использовать R1201 PN16 в следующих случаях:
• Избежать высокого давление в сети, что может привести к повреждению гидротехнических приборов.
• Поддержать постоянное давление при значительных изменениях давления на входе в редуктор (резкого повышения давления в ночное время).
Типичные примеры применения:
• На входе в водопроводную сеть горячего или холодного водоснабжения.
• Перед емкостями или котлами.
Соответствует требованиям Министерства здравоохранения и может использоваться для транспортировки питьевой воды и веществ в пищевой промышленности.
МОНТАЖ
Рекомендуется установить фильтр на входе для удаления механических примесей транспортируемой среды, которые, оседая на гидравлическую прокладку, могут привести к аномальной работе редуктора давления. Для установки выполнить следующее:
• Промыть трубопровод, чтобы избежать попадание любых примесей, которые могут привести к повреждению устройства.
• Убедиться, что входное давление и температура в пределах допустимых диапазонов.
• Предусмотреть место установки устройства, учитывая его габариты, для легкого обслуживания и регулировки.
• Установите запорные краны на входе и выходе устройства.
• Установите манометр (поставляется отдельно) в гнездо D, на место защитной пробки, которую можно удалить, используя шестигранный ключ №6 (рис. 4).
• Направление потока должно совпадать с направлением, указанным стрелкой С (рис. 2).
• Для герметизации соединений редуктора рекомендуется использовать уплотнительный материал совместимый с питьевой водой в соответствии с действующими правилами.
После установки, редуктор давления должен быть введен в эксплуатацию квалифицированным персоналом, как это предусмотрено действующими правилами. Рекомендуется остановить ввод в эксплуатацию устройства, если данная инструкция не была полностью прочитана и понята или есть подозрения, что его установка или сама система не отвечает установленным требованиям.
РЕГУЛИРОВКА
Заводская установка значения давления на выходе редуктора равна 3 бара. Манометр (поставляется отдельно) показывает уже сниженное значение давления (Ps) среды на выходе. Для изменения значения выходного давления выполнить следующее:
• Закройте отсечной вентиль после редуктора.
• Снимите пластиковую крышку А (рис. 2).
• Для уменьшения давления на выходе вращайте против часовой стрелки регулировочную гайку В (рис. 3), используя шестигранный ключ №5. Для повышения давления – вращайте по часовой стрелке.
• После каждого воздействия на регулировочную гайку В (рис. 3) открыть запорный кран, тем самым разгрузив давление на выходе, и закрыть после нескольких минут. Убедитесь,
что давление на выходе редуктора отвечает заданному значению.
• Установите пластиковую крышку А (рис. 2).
Рекомендуется вести учет установленного давления для дальнейшего технического обслуживания
