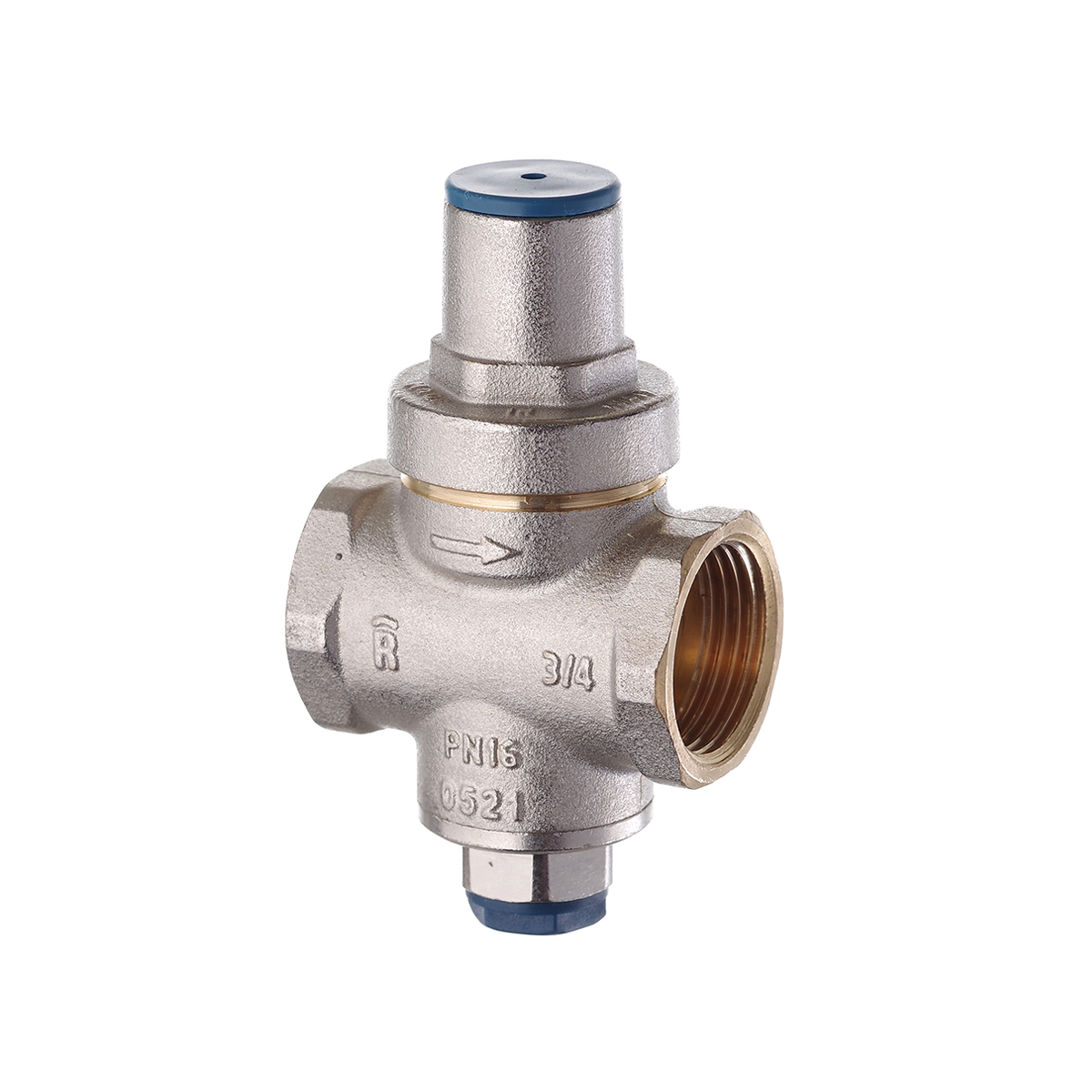

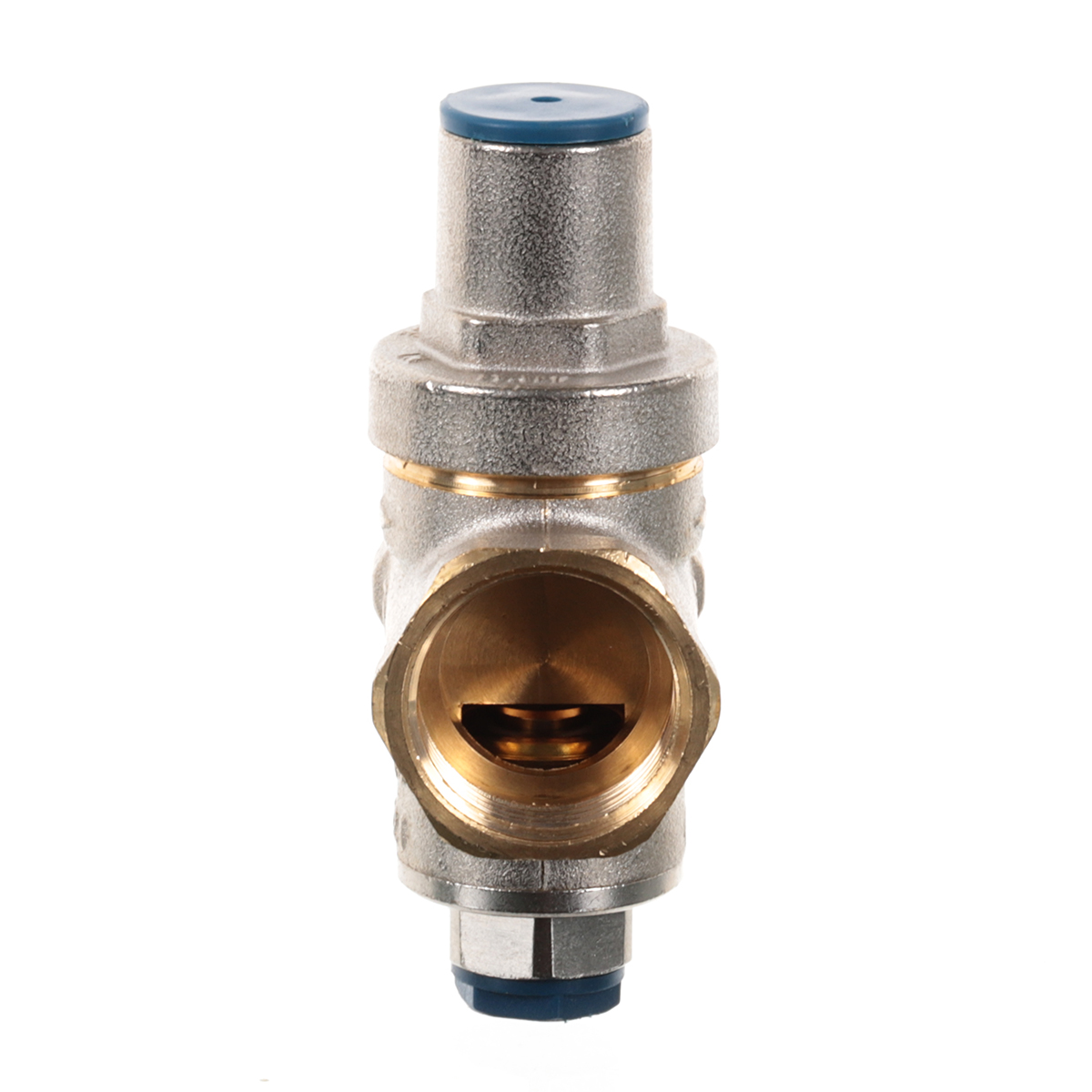

Редуктор тиску поршневого типу R1201 PN16 знижує і стабілізує тиск середовища всередині розподільного трубопроводу з урахуванням попередньо заданого значення. Завдяки своїм компактним розмірам, безшумній роботі і особливому внутрішньому сідлу, що само відчищається, цей редуктор тиску може використовуватися в квартирах багатоповерхових і одноповерхових будівель (згідно EN 806-2 і EN 805), а також в якості пристрою захисту бойлера або автоматів для продажу напоїв.
| Артикул | Розмір | Пачка | Ящик |
| R1201-050 | 1/2” | 1 | 50 |
| R1201-075 | 3/4” | 1 | 50 |
ПРИНЦИП РОБОТИ ПОРШНЕВОГО РЕДУКТОРА ТИСКУ
Жорсткий поршень з високоміцної, термостійкої пластмаси (А) приводить в рух затвор (В) в наслідок дії двох протилежних сил. Знизу – тиск води в трубопроводі на виході редуктора (яке намагається закрити клапан), зверху – пружина, заведена з урахуванням робочого тиску, яке потрібно підтримувати на необхідному рівні (намагається відкрити клапан). Клапан відкривається (див. малюнок 2), коли, в результаті водорозбору, знижується тиск під поршнем і переважає тиск пружини; в той момент ступінь відкриття клапана пропорційний витраті випускаємої середи. По завершенню водорозбору, як тільки тиск води в трубопроводі після редуктора буде більше тиску протистоїть пружини, затвор підніметься, закриваючи клапан. Регулювальня тиску встановлюється шляхом загвинчування регулятора (С), який в тій чи іншій мірі стискає пружину. Обертання регулятора за годинниковою стрілкою підвищує встановльне
значення, проти годинникової – його зменшує.
| Макс. припустимий робочий тиск (PN) | 16 бар |
| Діапазон регулювання (Ps) | від 1 до 5,5 бар |
| Заводське налаштування редуктора (Ps) | 3 бар |
| Робоча температура | 0°С (викл. замерзання) ÷ 130 ° C |
| Сумісні рідини | • вода • гліколеві розчини (гліколь макс. 50%) • стиснене повітря (за винятком розпорошених масел) |
| Стандарт різьби для підключення до трубопроводу | ISO 228/1 |
| Стандарт під’єднання манометра | EN 10226-Rp 1/4” (раніше ISO7/1) |
| Тести і випробування | UNI EN 1567 |

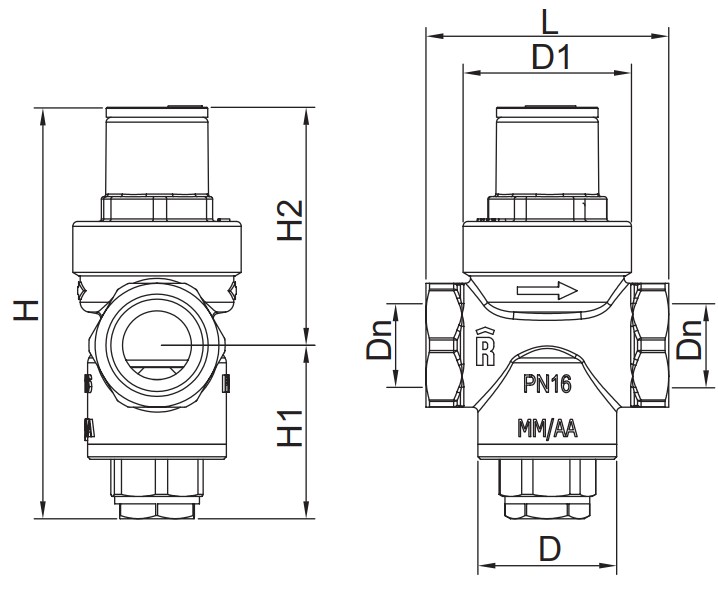

| Dn | D, мм |
D1, мм |
L, мм |
H, мм |
H1, мм |
H2, мм |
| 1/2’’ | Ø28 | Ø34 | 49 | 84 | 35 | 49 |
| 3/4’’ | Ø28 | Ø34 | 50 | 89 | 36,5 | 52,5 |
ОПИС
Редуктор тиску поршневого типу R1201 PN16 знижує і стабілізує тиск середовища всередині розподільного трубопроводу з урахуванням попередньо заданого значення. Завдяки своїм компактним розмірам, безшумній роботі і особливому внутрішньому сідлу, що само відчищається, цей редуктор тиску може використовуватися в квартирах багатоповерхових і одноповерхових будівель (згідно EN 806-2 і EN 805), а також в якості пристрою захисту бойлера або автоматів для продажу напоїв: Зокрема, ми рекомендуємо використовувати R1201 PN16 в наступних випадках:
• Уникнути високого тиску в мережі, що може призвести до пошкодження гідротехнічних приладів.
• Підтримати постійний тиск при значних змінах тиску на вході в редуктор (різкого підвищення тиску в нічний час).

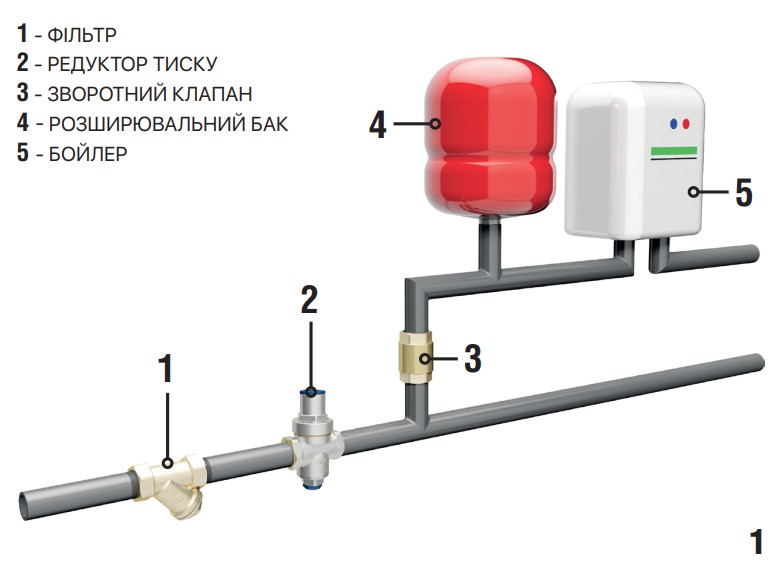

Типові приклади застосування:
• На вході у водопровідну мережу гарячого або холодного водопостачання.
• Перед ємностями або котлами.
Відповідає вимогам Міністерства охорони здоров’я та може використовуватися для транспортування питної води і речовин в харчовій промисловості.
МОНТАЖ
Рекомендується встановити фільтр на вході для видалення механічних домішок середовища, що транспортується, які, осідаючи на гідравлічну прокладку, можуть призвести до аномальної роботи редуктора тиску.
Для встановлення виконати наступне:
• Промити трубопровід, щоб уникнути потрапляння будь-яких домішок, що можуть призвести до порушень нормальної роботи.
• Переконатися, що вхідний тиск і температура в межах припустимих діапазонів.
• Передбачити місце встановлення пристрою, враховуючи його габарити для легкого обслуговування і регулювання.
• Встановіть запірні крани на вході і виході пристрою.
• Встановіть манометр (поставляється окремо) в гніздо D, на місце захисної пробки, яку можна видалити, використовуючи шестигранний ключ 6 (мал. 4).
• Напрямок потоку повинен співпадати з напрямом, зазначеним стрілкою С (мал. 2).
• Для герметизації з’єднань редуктора рекомендується використовувати ущільнюючий матеріал, сумісний з питною водою відповідно до діючих правил. Після встановлення, редуктор тиску повинен бути введений в експлуатацію кваліфікованим персоналом, як це передбачено діючими правилами. Рекомендується зупинити введення в експлуатацію пристрою, якщо дана інструкція не була повністю прочитана і зрозуміла або є підозри, що його встановлення або сама система не відповідає встановленим вимогам.
РЕГУЛЮВАННЯ
Заводське налаштування значення тиску на виході редуктора дорівнює 3 бара. Манометр (поставляється окремо) показує вже знижене значення тиску (Ps) середовища на виході. Для зміни значення вихідного тиску виконати наступне:
• Закрийте відсічний вентиль після редуктора.

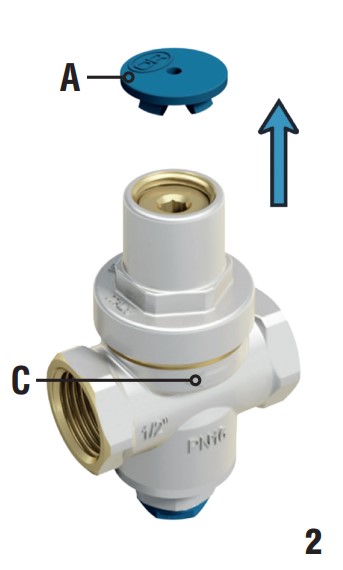

• Зніміть пластикову кришку А (мал. 2).
• Для зменшення тиску на виході повернути проти годинникової стрілки регулювальну гайку В (мал. 3), використовуючи шестигранний ключ 5. Для підвищення тиску – обертайте за годинниковою стрілкою.
• Після кожного впливу на регулювальну гайку В (мал. 3) відкрити запірний кран, таким чином розвантаживши тиск на виході, і закрити після декількох хвилин. Переконайтеся що тиск на виході редуктора відповідає заданому значенню.
• Встановіть пластикову кришку А (мал. 2). Рекомендується вести облік встановленого тиску для подальшого технічного обслуговування.
