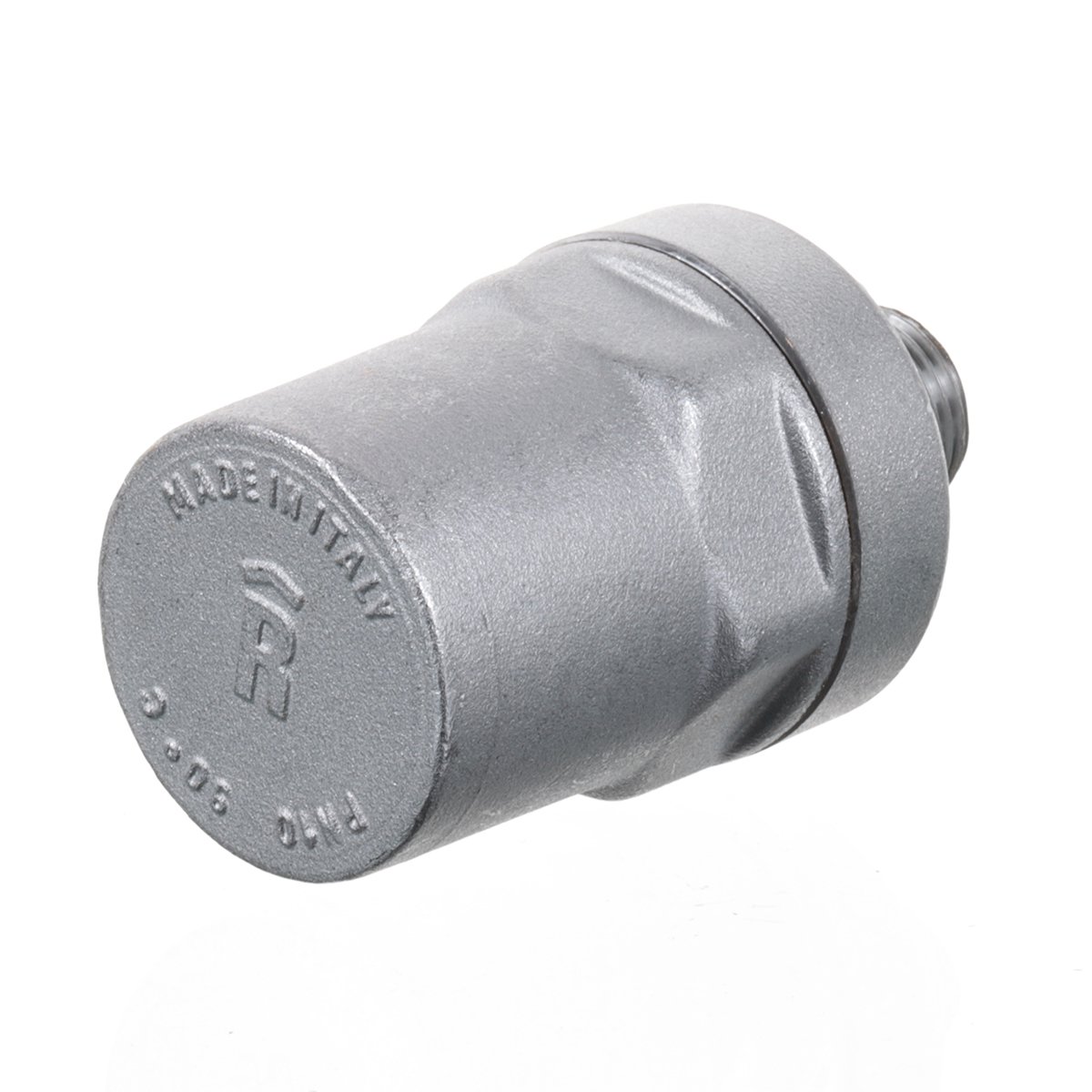

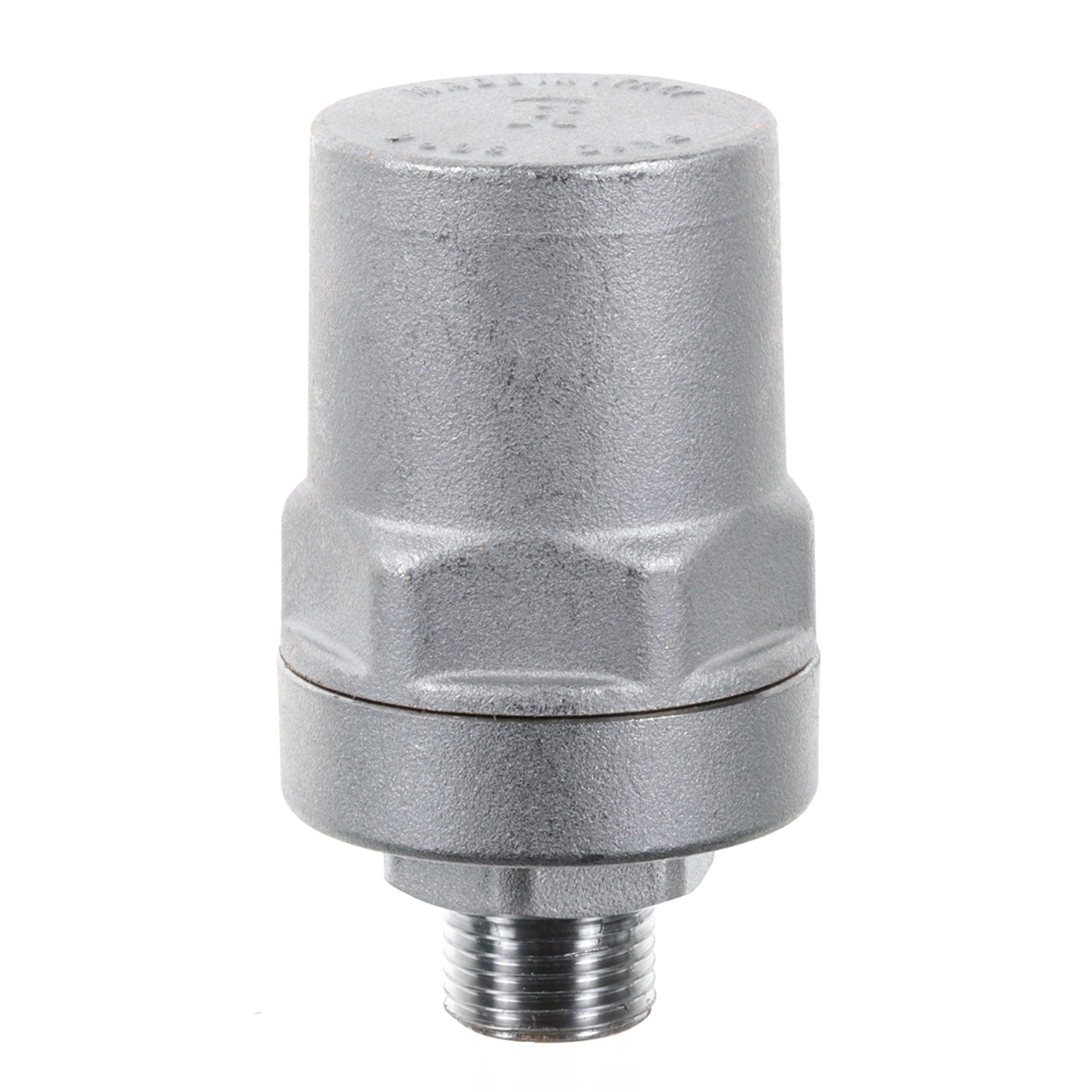

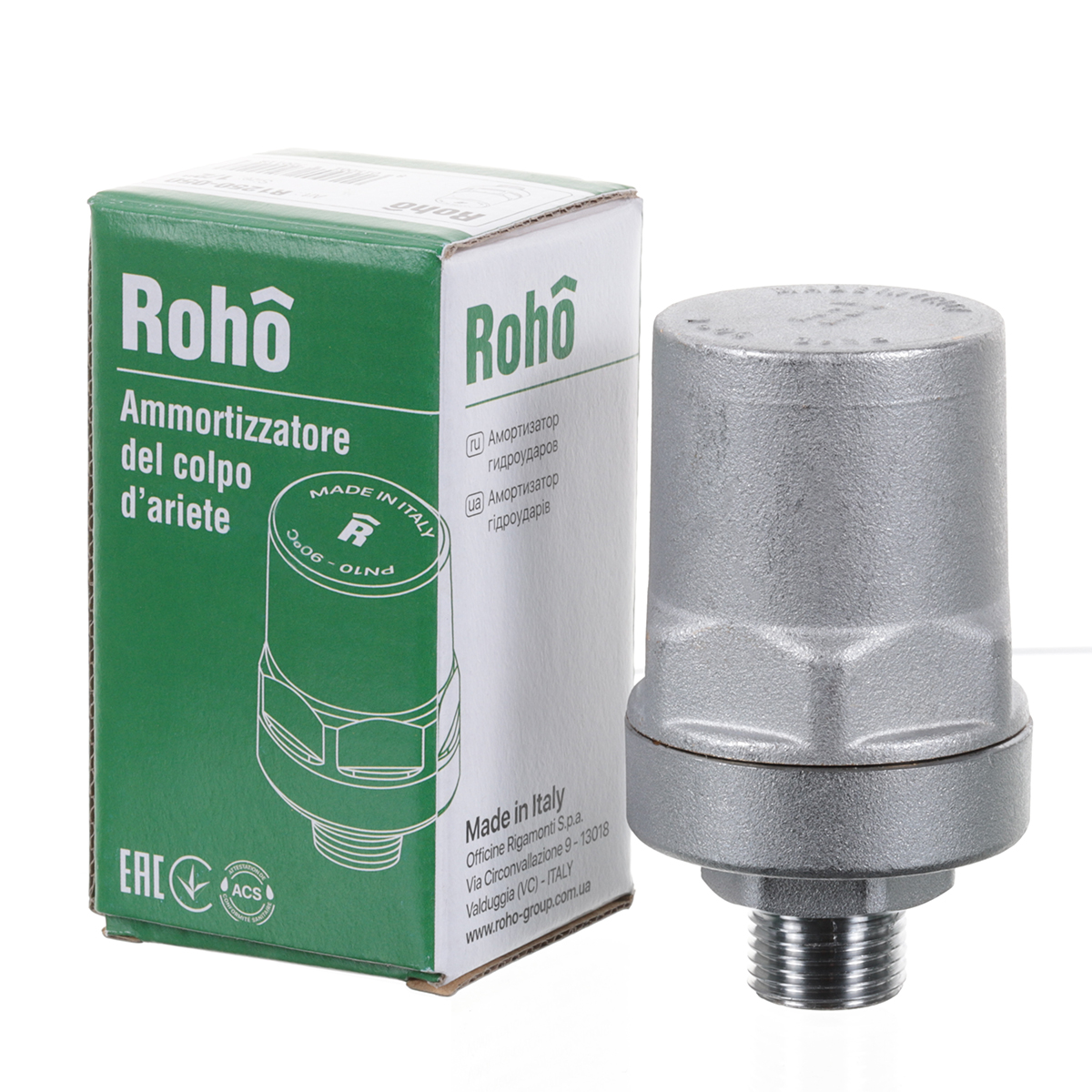

Устройство, разработано и предназначено для смягчения последствий гидроудара который образуется в закрытом трубопроводе, когда скорость жидкости резко меняется, проявляясь в быстрой последовательности роста и падения давления, создает нестабильность, шумы в трубопроводе и может привести к повреждению подключенных к ним устройств и оборудования .
| Артикул | Размер | Пачка | Ящик |
| R1250-050 | 1/2” | 1 | 30 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Статическое рабочее давление | 1÷10 бар |
| Рекомендуемое статическое давление | 3 бара |
| Максимальное давление гидроудара | 50 бар |
| Максимально допустимая температура (TS) | 90°C |
| Жидкость | вода |
КОНСТРУКЦИЯ и МАТЕРИАЛЫ
| Корпус | хромированная латунь EN12165-CW617N |
| Поршень | латунь EN12165-CW602N (DZR) |
| Пружина | гальванизированная сталь EN 10270-1 SM |
| Уплотнительные кольца | EPDM Perox |
ГАБАРИТНЫЕ РАЗМЕРЫ
УСТАНОВКА, ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ
Для того чтобы получить максимальную производительность устройства, необходимо учитывать следующее:
• На входе в водопроводную систему необходимо установить редукторы давления, рекомендуемый диапазон регулировки которых должен быть между 2,5 и 4 бара.
• В случае монтажа новой трубопроводной системы, обеспечить верное определения размеров труб, сводя к минимуму скорость потока.
• Промыть трубопровод для удаления примесей, которые могут повредить устройство и аннулировать гарантию производителя.
• Убедиться, что входное давление и температура – в пределах допустимых диапазонов.
• Для герметизации соединения рекомендуется использовать уплотнительный материал для гидравлических систем (из PTFE или эквивалентного материала).
Амортизатор должен быть установлен на трубопроводной системе возле тех устройств, которые могут привести к возникновению явления «гидравлического удара», чтобы как можно скорее нейтрализовать ударную волну. Устройство должно быть установлено только вверх в вертикальном положении или горизонтально. Не рекомендуется установка в перевернутом положении (рис.1). Устройство может быть установлено, например, на распределительных коллекторах холодной и горячей воды, питающие конечные точки потребления (рис.2) или возле каждой водоразборной точки (рис.3, рис.4, рис.5). В соответствии с «Руководством по профилактике и борьбе с легионеллезом» амортизатор гидравлического удара должен быть установлен таким образом, чтобы не создавать мест скоплений воды, в которых она может застаиваться. Устройство не требует технического обслуживания.
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Жидкость, которая проходит через устройство не должна превышать температуру и/или максимальное допустимое давление. Используйте изделие только с совместимыми жидкостями. Перед заменой или ремонтом изделия, необходимо разгрузить систему от давления. Устройство должно быть установлено квалифицированным персоналом, соответствии с требованиями национальных правил безопасности. Неверная установка, ввод в эксплуатацию не в соответствии с инструкциями, может вызвать сбои в работе устройства и причинить ущерб личности или имуществу. При использовании фитингов необходимо убедиться, что все соединения герметичны: даже минимальная не герметичность в соединениях может нанести значительный ущерб. При температурах выше 50°С, соблюдать необходимые меры предосторожности, во избежание серьезных ожогов и опасности для людей. Каждое устройство перед отправкой тщательно испытано, проверено и упаковано индивидуально. TM ROHO не несет ответственности за убытки, вызванные неправильной транспортировкой и/или хранением, и не несет никакой ответственности за ущерб, причиненный личности или имуществу в результате ненадлежащего использования, установки, эксплуатации оборудования или системы. Продукт должен быть удален и утилизирован в соответствии с национальными законами, действующими в стране, где продукт был использован. Данный артикул был подготовлен в соответствии с системой качества управления сертификатами ISO 9001:2015. Вся информация содержащаяся в инструкции, технические характеристики, описания и иллюстрации не являются обязательными и могут быть изменены без предварительного уведомления.
