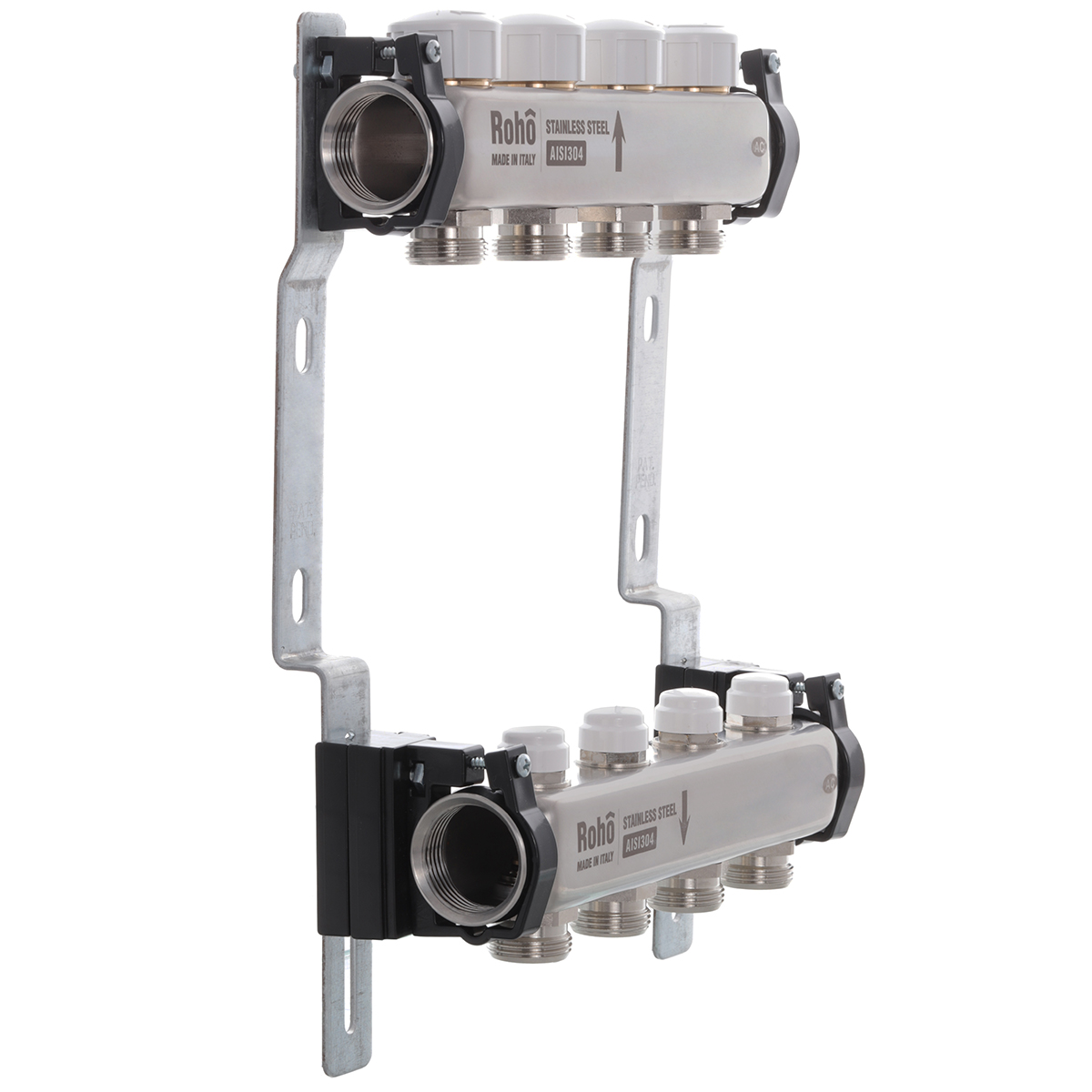

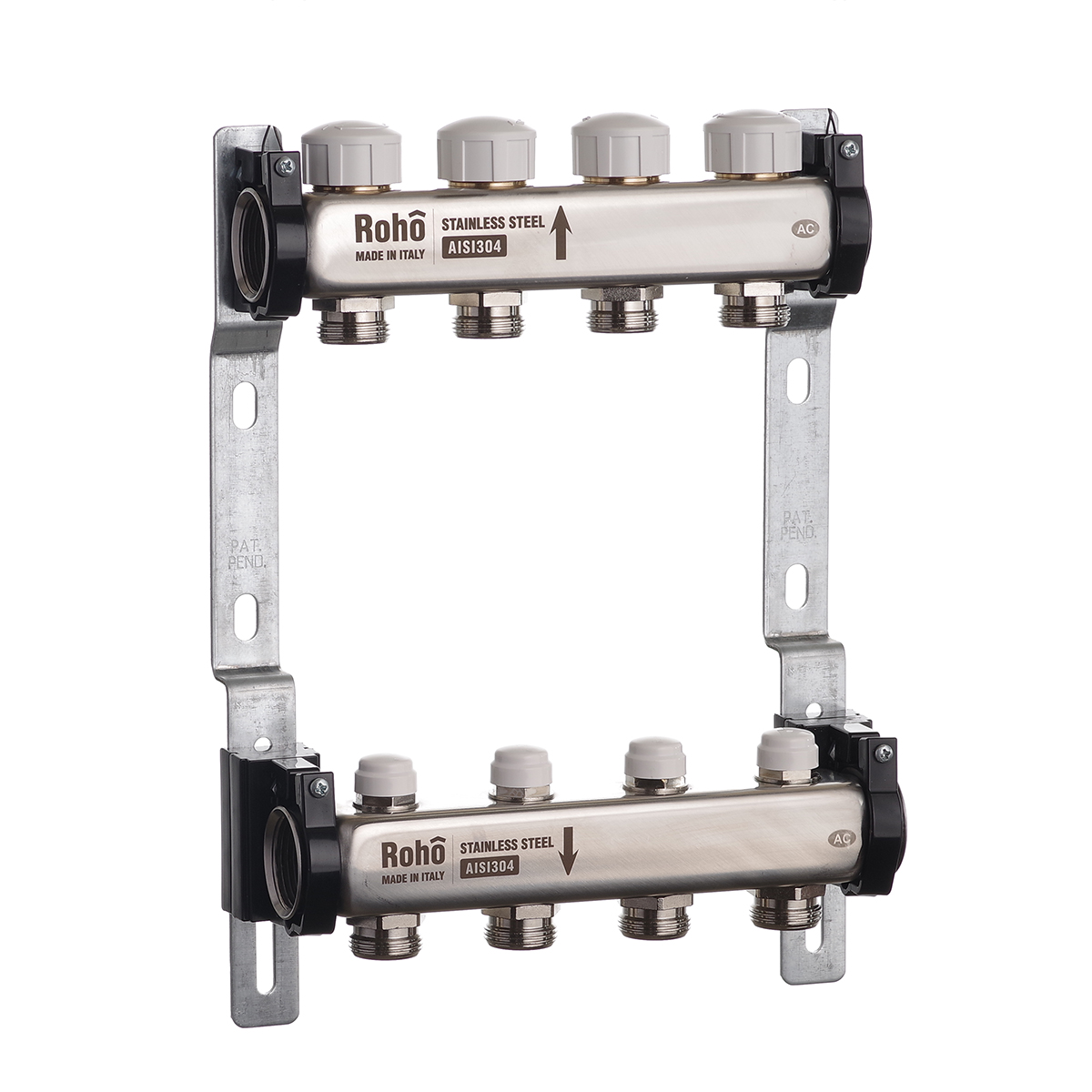

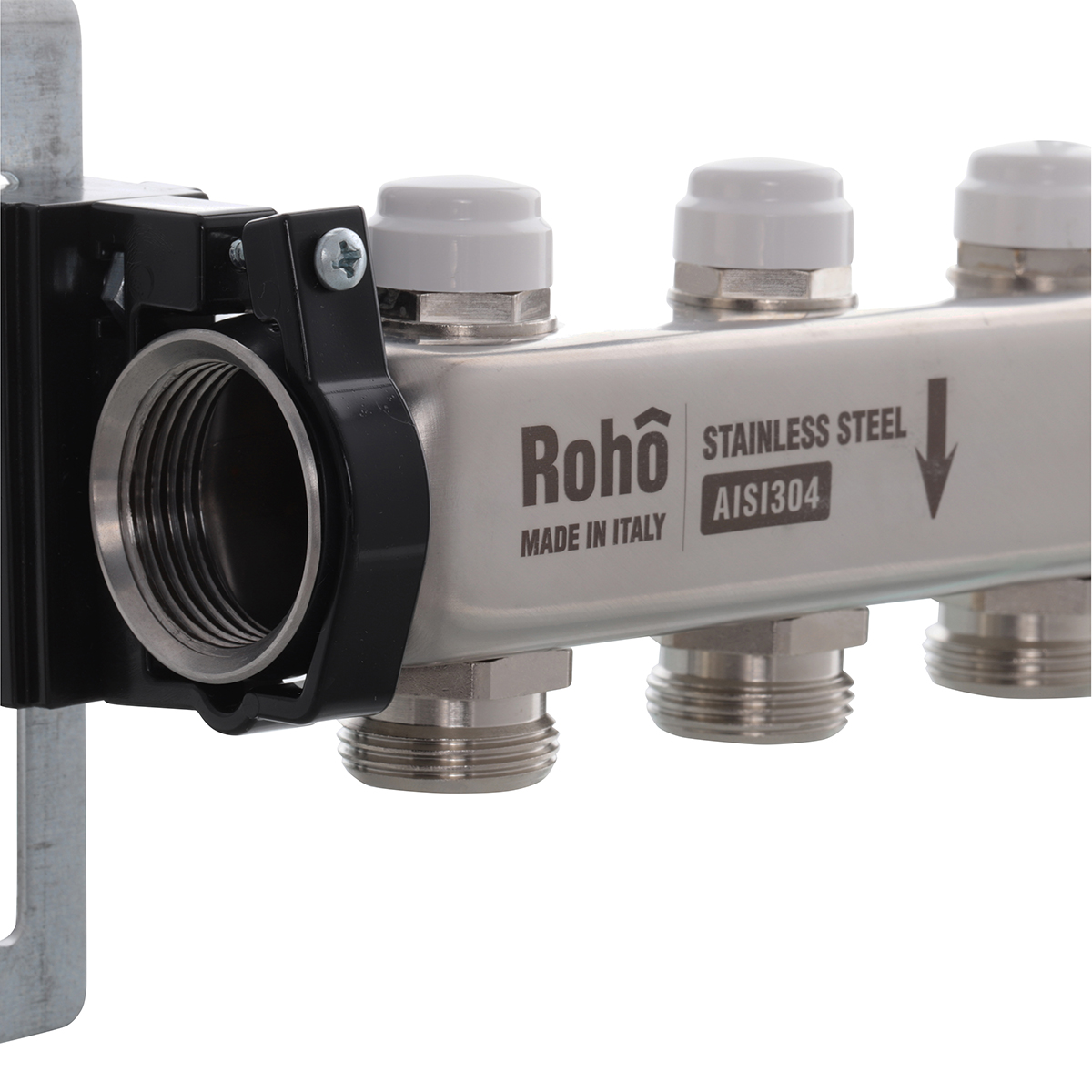

Колекторні групи ТМ Roho з байпасом призначені для розподілу і регулювання потоків теплоносія в низько- або високотемпературних системах опалення. Оснащені термостатичними клапанами з можливістю установки термоелектричних приводів на подаючому колекторі і запорними вентилями на зворотному колекторі.
| Артикул | Розмір | Кількість виходів | Пачка | Ящик |
| R805-02 | 1″х 3/4″ЕК | 2 | 1 | 1 |
| R805-03 | 1″х 3/4″ЕК | 3 | 1 | 1 |
| R805-04 | 1″х 3/4″ЕК | 4 | 1 | 1 |
| R805-05 | 1″х 3/4″ЕК | 5 | 1 | 1 |
| R805-06 | 1″х 3/4″ЕК | 6 | 1 | 1 |
| R805-07 | 1″х 3/4″ЕК | 7 | 1 | 1 |
| R805-08 | 1″х 3/4″ЕК | 8 | 1 | 1 |
| R805-09 | 1″х 3/4″ЕК | 9 | 1 | 1 |
| R805-10 | 1″х 3/4″ЕК | 10 | 1 | 1 |
| R805-11 | 1″х 3/4″ЕК | 11 | 1 | 1 |
| R805-12 | 1″х 3/4″ЕК | 12 | 1 | 1 |
| Art.R805 | A | B | D | F | F1 | H | I | L(2) | L(3) | L(4) | L(5) | L(6) | L(7) | L(8) | L(9) | L(10) | L(11) | L(12) |
| L1 | 40 | 30 | 34,5 | 1″ | 3/4″ | 200-285 | 50 | 141 | 191 | 241 | 291 | 341 | 391 | 441 | 491 | 541 | 591 | 641 |
НАЛАШТУВАННЯ ЗАПІРНОГО ВЕНТИЛЯ
– Відкрутіть ковпачок
– Використовуючи шестигранний ключ, напр. Ех.5, закрийте повністю запірний
вентиль.
– Діаграма витрати допоможе відрегулювати положення штока відповідно до потрібної витрати.
1) Закрутити накінечник до положення повного закриття
2) Закрутіть захисний ковпачок
