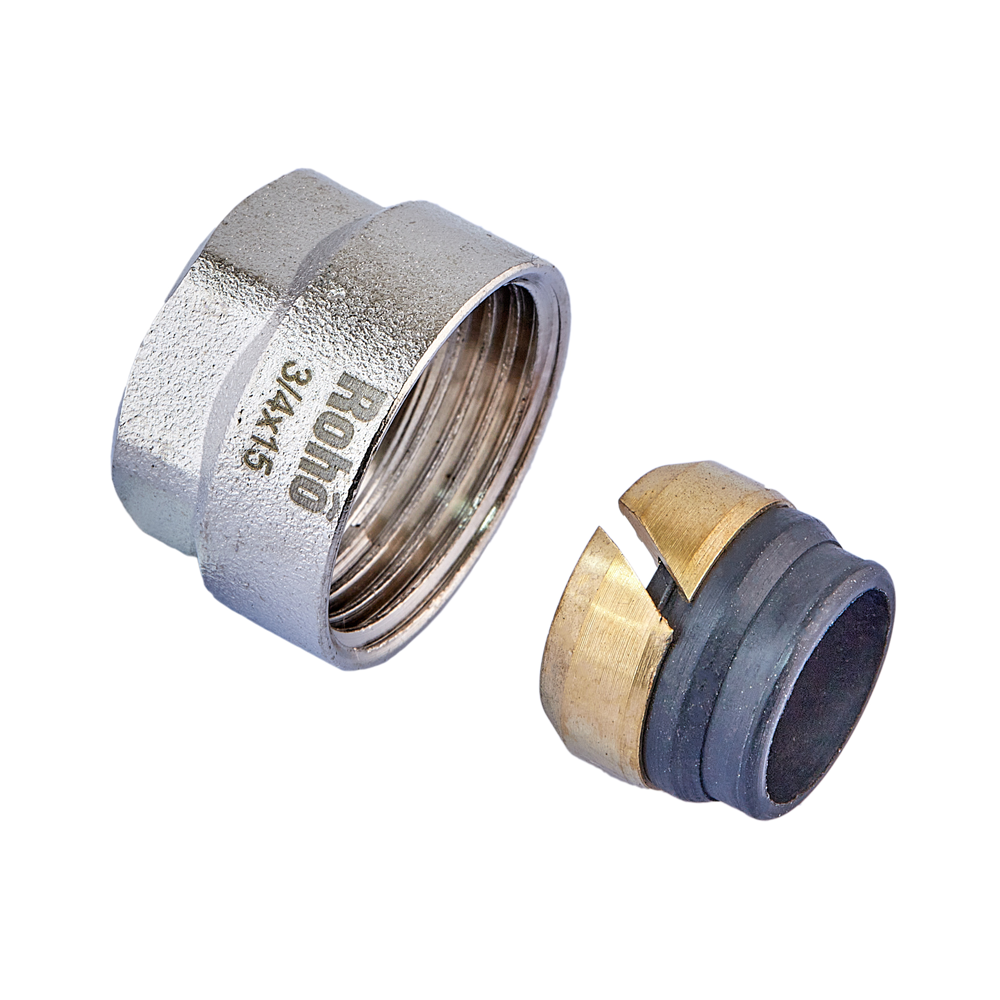

Фітинг “Євроконус” ТМ Roho для мідної труби з кільцевою прокладкою
| Артикул | Розмір | Ящик |
| R582-075 | 15 мм х 3/4″ EK | 250 |
Габаритні розміри
| Артикул | Розмір, мм | D,мм | L,мм | G |
| R582-075 | 15 мм | 15 | 20 | 3/4″ |
ВКАЗІВКИ ЩОДО МОНТАЖУ ТА ЕКСПЛУАТАЦІЇ
1. Перевірити відсутність дефектів на трубі і деталях фітинга, звертаючи особливу увагу на
збереження конусної поверхні і кільця ущільнювача;
2. Обрізати трубу перпендикулярно її осі спеціальним інструментом;
3. Одягти гайку на трубу різьбою в сторону її обрізаного кінця;
4. Одягти обтискне кільце на трубу;
5. Вставити штуцер в трубу до упору;
6. Притиснути обтискне кільце до кінця труби;
7. Дотримуючись співвісності, приставити трубу з фитингом до відповідного штуцера обладнання
з геометрією під «Євроконус».
| № | НАЙМЕНУВАННЯ ДЕТАЛІ | МАТЕРІАЛ | ПРИМІТКА |
| 2 | Ущільнювальне кільце | EPDM | |
| 4 | Накидна гайка | Латунь CW617N | UNI EN 12164/98 |
| 5 | Обтискне кільце | Латунь CW614N | UNI EN 12164/98 |
| НАЙМЕНУВАННЯ | ЗНАЧЕННЯ |
| Номінальний робочий тиск, бар | 10 |
| Діапазон температур робочого середовища, ºС | От -20 до +100 |
| Тип різьби | UNI ISO 228/1 |
