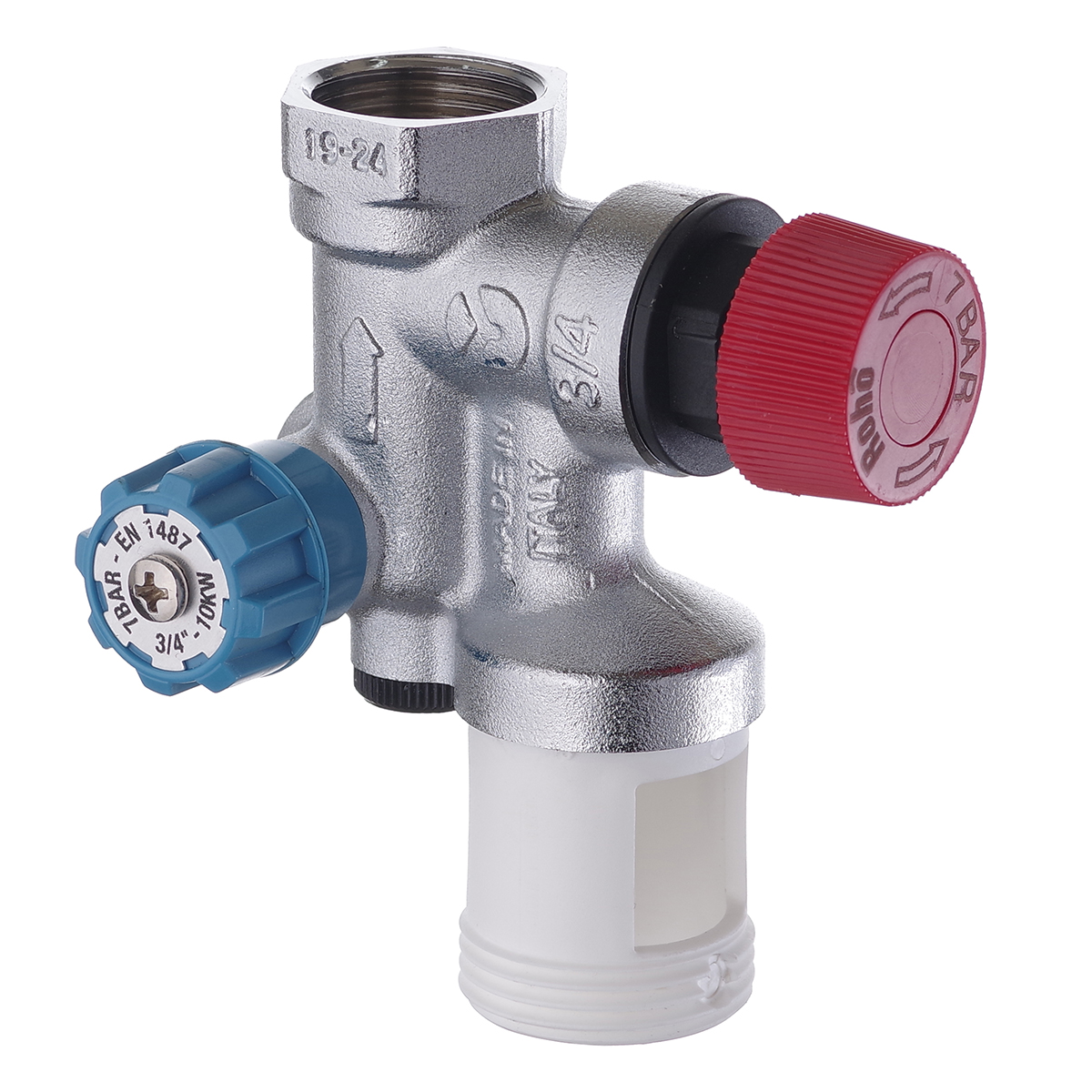

Група безпеки TM Roho призначена для захисту електричного водонагрівача потужністю до 10 кВт. Група безпеки складається з запобіжного клапана із заводським налаштуванням 7 бар, зворотного клапана і запірного буксового крана.
| Артикул | Розмір | Пачка | Ящик |
| R2110-050 | 1/2”х3/4”(з перехідником) | 1 | 12 |
| R2110-075 | 3/4”х3/4” | 1 | 12 |
Принцип роботи
Група безпеки для бойлера (водонагрівача) максимальною потужністю 10 кВт.
Група безпеки арт. R2111-050, R2111-075 відповідає європейському стандарту EN1487.
Якщо тиск на вході вище 5 бар, необхідно встановити редуктор тиску арт. R1201-050 або R1203-050 перед групою
безпеки.
1) Щоб відкрити подачу води в бойлер необхідно повернути ручку (18) проти годинникової стрілки.
2) Розвантаження бойлера (водонагрівача)
• Закрийте джерело живлення, повернувши ручку (18) за годинниковою стрілкою.
• Відкрийте систему гарячого водопостачання, щоб злити воду.
• Поверніть ручку запобіжного клапана (2) за годинниковою стрілкою.
3) Очищення групи та перевірка зворотного клапана
• Дійте, як зазначено в пункті (2) розвантаження бойлера (водонагрівача).
• Відкрутіть ревізійну заглушку (14) за допомогою доданого шестигранного ключа.
• За допомогою шестигранного ключа кілька разів натисніть безпосередньо на рухому частину зворотного клапана, щоб
перевірити правильність роботи самого клапана, а також витоку від будь-яких вапняних відкладень.
• Закрутіть заглушку (14), звертаючи увагу на чистоту кільця ущільнювача на ковпачку і його відносність до корпусу
клапана.

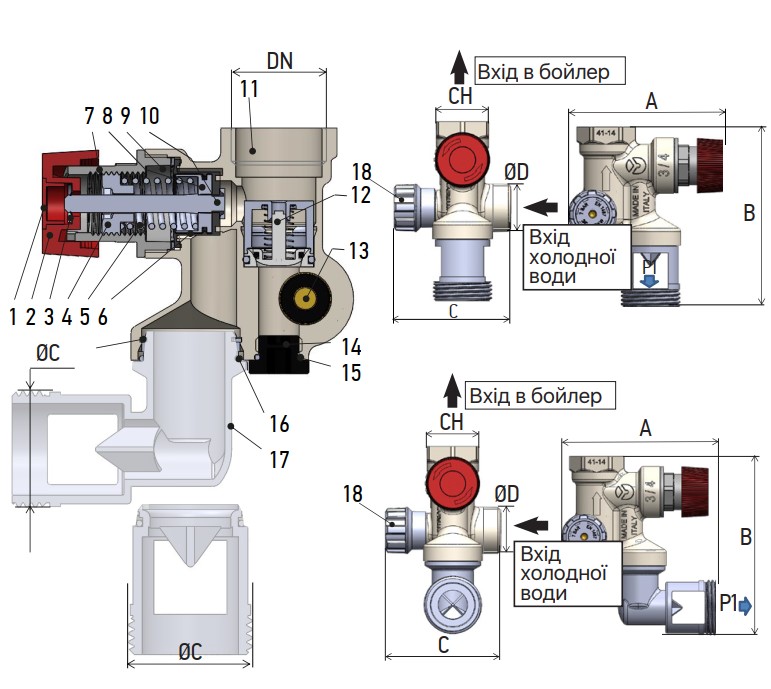

Технічні характеристики
| № | Опис | Матеріал |
| 1 | ковпачок для ручки | ABS |
| 2 | pучка | ABS |
| 3 | самоблокуюча шайба | Сталь |
| 4 | ковпачок із різьбою | PA6 30% склово локно |
| 5 | пружина | INOX AISI 304 |
| 6 | мембран | EPDM 70SH |
| 7 | корпус клапана | PA6 30% склово локно |
| 8 | механізм мем брани | PA6 30% склово локно |
| 9 | прокладка клапана | supersinterite |
| 10 | шток клапана | PA6 30% склово локно |
| 11 | корпус | Латунь CW617 N |
| 12 | зворотній клапан | POM |
| 13 | шток крана | Латунь CW614 N |
| 14 | ревізійна заглушка | PP |
| 15 | ущільнювальне кільце | EPDM 70SH |
| 16 | ущільнювальне кільце | EPDM 70SH |
| 17 | відведення для крапель | PP |
| 18 | pучка | ABS |
Габаритні розміри
| A | B | C | ØC | ØD | DN | CH |
| 84,5 | 100 | 66,5 | 1”F | ¾ ”F | ¾ ”F | 30 |
