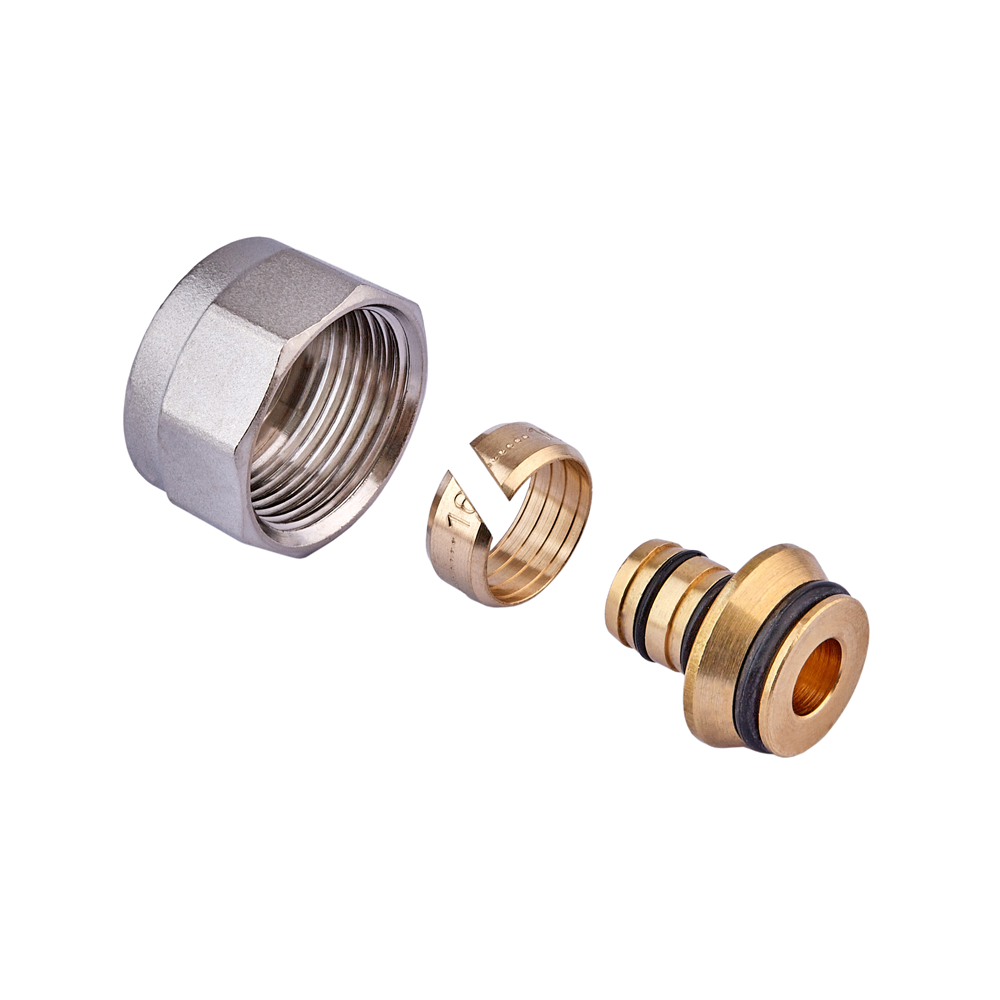

Фітинг компресійний “Євроконус” ТМ Roho використовується для з’єднання металопластикових і поліетиленових труб з колекторами.
| Артикул | Розмір | Пачка | Ящик |
| R581-075 | 16 х 3/4″ EK | 30 | 120 |
Габаритні розміри
| Артикул | Розмір, мм | A | F | Ch |
| R581-075 | 16 х 2,0 | 16 | 1/2″ | 24 |
ВКАЗІВКИ ЩОДО МОНТАЖУ ТА ЕКСПЛУАТАЦІЇ
1. Перевірити відсутність дефектів на трубі і деталях фітинга, звертаючи особливу увагу на
збереження конусної поверхні і кільця ущільнювача;
2. Обрізати трубу перпендикулярно її осі спеціальним інструментом;
3. Одягти гайку на трубу різьбою в сторону її обрізаного кінця;
4. Одягти обтискне кільце на трубу;
5. Вставити штуцер в трубу до упору;
6. Притиснути обтискне кільце до кінця труби;
7. Дотримуючись співвісності, приставити трубу з фитингом до відповідного штуцера обладнання
з геометрією під «Євроконус».
| № | НАЙМЕНУВАННЯ ДЕТАЛІ | МАТЕРІАЛ | ПРИМІТКА |
| 1 | Штуцер | Латунь CW617N | UNI EN 12164/98 |
| 2 | Ущільнювальне кільце | EPDM | |
| 3 | Прокладка | PE-HD | |
| 4 | Накидна гайка | Латунь CW617N | UNI EN 12164/98 |
| 5 | Обтискне кільце | Латунь CW614N | UNI EN 12164/98 |
| 6 | Ущільнювальне кільце | EPDM |
| НАЙМЕНУВАННЯ | ЗНАЧЕННЯ |
| Номінальний робочий тиск, бар | 10 |
| Діапазон температур робочого середовища, ºС | От -20 до +100 |
| Тип різьби | UNI ISO 228/1 |
