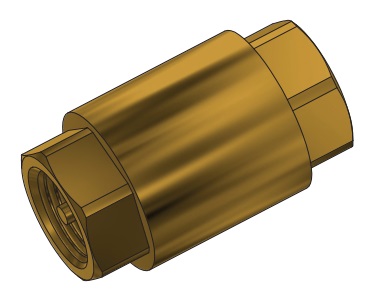

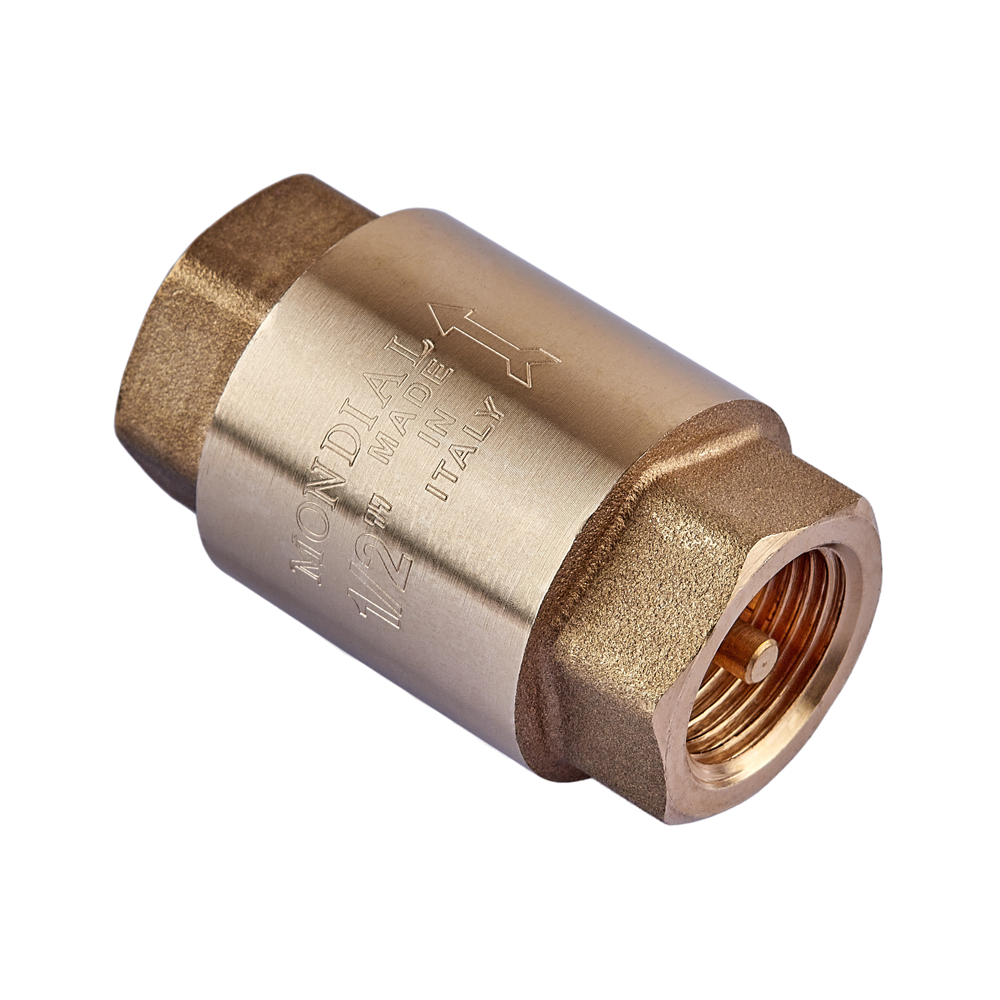

Клапан зворотний пружинний муфтовий з металевим сідлом ROHO призначений для запобігання зворотному потоку рідини або газів у трубопровідних системах різного призначення. Як транспортоване середовище можуть використовуватися стиснене повітря і рідини не агресивні до матеріалів клапанів. Зворотні клапани односпрямовані – керують потоком в одному напрямку (зазначено стрілкою на корпусі). Особливістю даного клапана є металевий затвор.
| Артикул | Розмір | Пачка | Ящик |
| R300-050 | 1/2” | 10 | 60 |
| R300-075 | 3/4” | 8 | 48 |
| R300-100 | 1” | 6 | 36 |

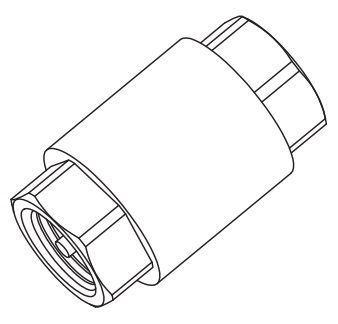

| № | Найменування деталі | Матеріал |
| 1 | Корпус | Brass CW617N |
| 2 | Пружина | AISI 304 |
| 3 | Шток | CW617N |
| 4 | Тарілка | CW617N |
| 5 | Ущільнення | NBR |
| 6 | Притискний диск | CW617N |
| Артикул | Розмір різблення, дюйми |
Номінальний діаметр DN, мм |
Номінальний тиск PN, бар |
Мінімальна робоча температура, °С T min |
Максимальна робоча температура, °С T max |
Тиск відкриття, бар |
| R300-050 | 1/2″ВР | 15 | 25 | -20 | +100 | 0,2 |
| R300-075 | 3/4″ВР | 20 | ||||
| R300-100 | 1″ВР | 25 |

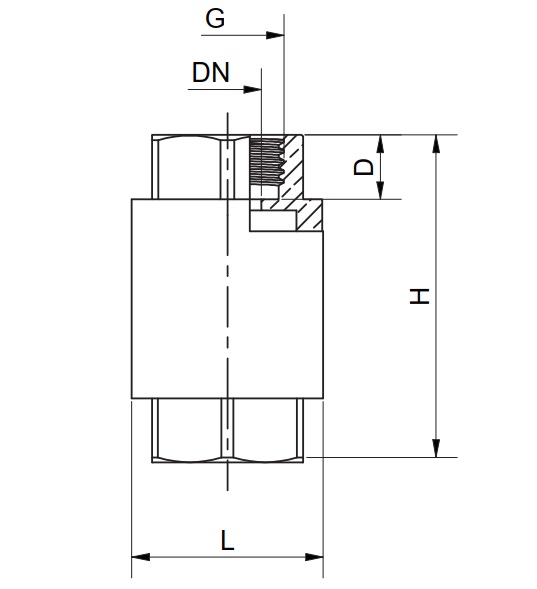

| Атрикул | Розмір різьблення, дюйми | Розмір, мм | |||
| DN | H | L | D | ||
| R380-050 | 1/2″ | 15 | 58,5 | 34,5 | 11 |
| R380-075 | 3/4″ | 20 | 65 | 41,5 | 13 |
| R380-100 | 1″ | 25 | 74,5 | 48 | 16 |
РЕКОМЕНДАЦІЇ З ЕКСПЛУАТАЦІЇ
• Монтаж кранів в трубопровідній системі повинен виконуватися кваліфікованими фахівцями
• При монтажі кранів згинальне зусилля і крутний момент не повинні перевищувати значень, зазначених в таблиці нижче• Трубопровідна арматура не повинна відчувати несоосность патрубків, нерівномірність затяжки кріплення. При необхідності повинні бути передбачені опори або
компенсатори, які знижують навантаження на арматуру від трубопроводу.
• Після здійснення монтажу необхідно провести випробування на герметичність
• Кульові крани Roho повинні експлуатуватися при тиску і температурі, викладених в даному паспорті
• Відкривати і закривати крани слід плавним поворотом шпинделя за рукоятку вручну без застосування будь-яких інструментів
• Увага! При монтажі та експлуатації кульових кранів, застосування важільних газових ключів категорично заборонено
• Увага! Застосування кульових кранів в якості регулюючих пристроїв не допускається
Найменування параметру DN, ММ 15 Макс. згинальний момент, Нм 46 Макс. крутний момент, Нм 30
