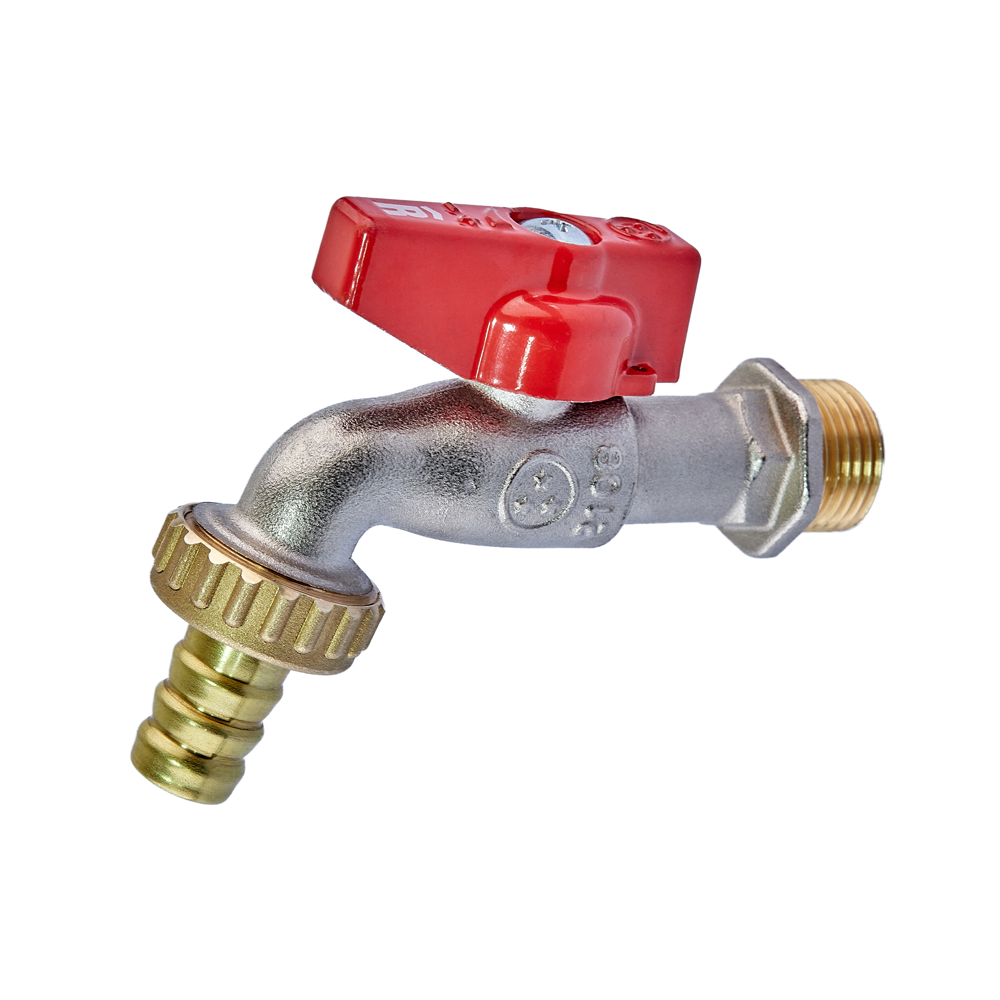

Крани кульові садові ROHO зі штуцером відносяться до запірної арматури та не призначені для регулювання потоку. Призначені для побутового використання в
системах гарячого та холодного водопостачання як точка водоспоживання, в основному – для поливу або зливу рідини.
| Артикул | Розмір | Пачка | Ящик |
| R363-050 | 1/2” | 5 | 60 |

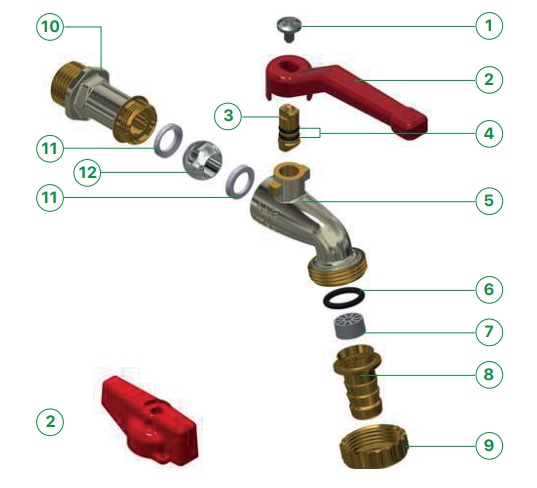

| № | Найменування деталі | Матеріал |
| 1 | Гвинт | Оцинкована сталь |
| 2 | Ручка | Сталевий важіль або алюмінієва ручка |
| 3 | Шток | CW617N UNI-EN12165 |
| 4 | Прокладка (O-RING) | EPDM PEROX |
| 5 | Корпус | CW617N UNI-EN12165 зовнішня поверхня нікельована |
| 6 | Прокладка (O-RING) | EPDM PEROX |
| 7 | Розсікач | ABS |
| 8 | Кінцевий адаптор | CW617N UNI-EN12165 |
| 9 | Конектор | CW617N UNI-EN12165 |
| 10 | Напівкорпус | CW617N UNI-EN12165 |
| 11 | Ущільнення кульового затвора | PTFE |
| 12 | Кульовий затвор | CW617N UNI-EN12165 Хромований |
| Артикул | Розмір різблення, дюйми |
Номінальний діаметр DN, мм |
Номінальний тиск PN, бар |
Мінімальна робоча температура, °С T min |
Максимальна робоча температура, °С T max |
| R363-050 | 1/2″ЗР | 15 | 20 | -20 | +130 |

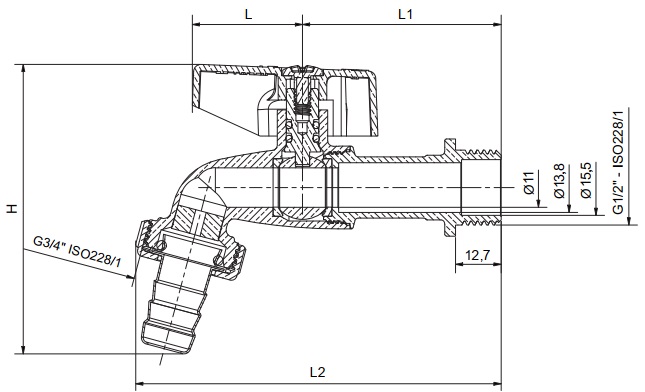

| Артикул | Розмір різьблення, дюйми | Розмір, мм | |||
| L | L1 | L2 | H | ||
| R363-050 | 1/2″ | 31,5 | 55,25 | 101 | 80,5 |
РЕКОМЕНДАЦІЇ З ЕКСПЛУАТАЦІЇ
• Монтаж кранів в трубопровідній системі повинен виконуватися кваліфікованими фахівцями
• При монтажі кранів згинальне зусилля і крутний момент не повинні перевищувати значень, зазначених в таблиці нижче• Трубопровідна арматура не повинна відчувати несоосность патрубків, нерівномірність затяжки кріплення. При необхідності повинні бути передбачені опори або
компенсатори, які знижують навантаження на арматуру від трубопроводу.
• Після здійснення монтажу необхідно провести випробування на герметичність
• Кульові крани Roho повинні експлуатуватися при тиску і температурі, викладених в даному паспорті
• Відкривати і закривати крани слід плавним поворотом шпинделя за рукоятку вручну без застосування будь-яких інструментів
• Увага! При монтажі та експлуатації кульових кранів, застосування важільних газових ключів категорично заборонено
• Увага! Застосування кульових кранів в якості регулюючих пристроїв не допускається
Найменування параметру DN, ММ 15 20 25 32 40 50 Макс. згинальний момент, Нм 46 101 129 206 258 447 Макс. крутний момент, Нм 30 40 60 80 120 150
