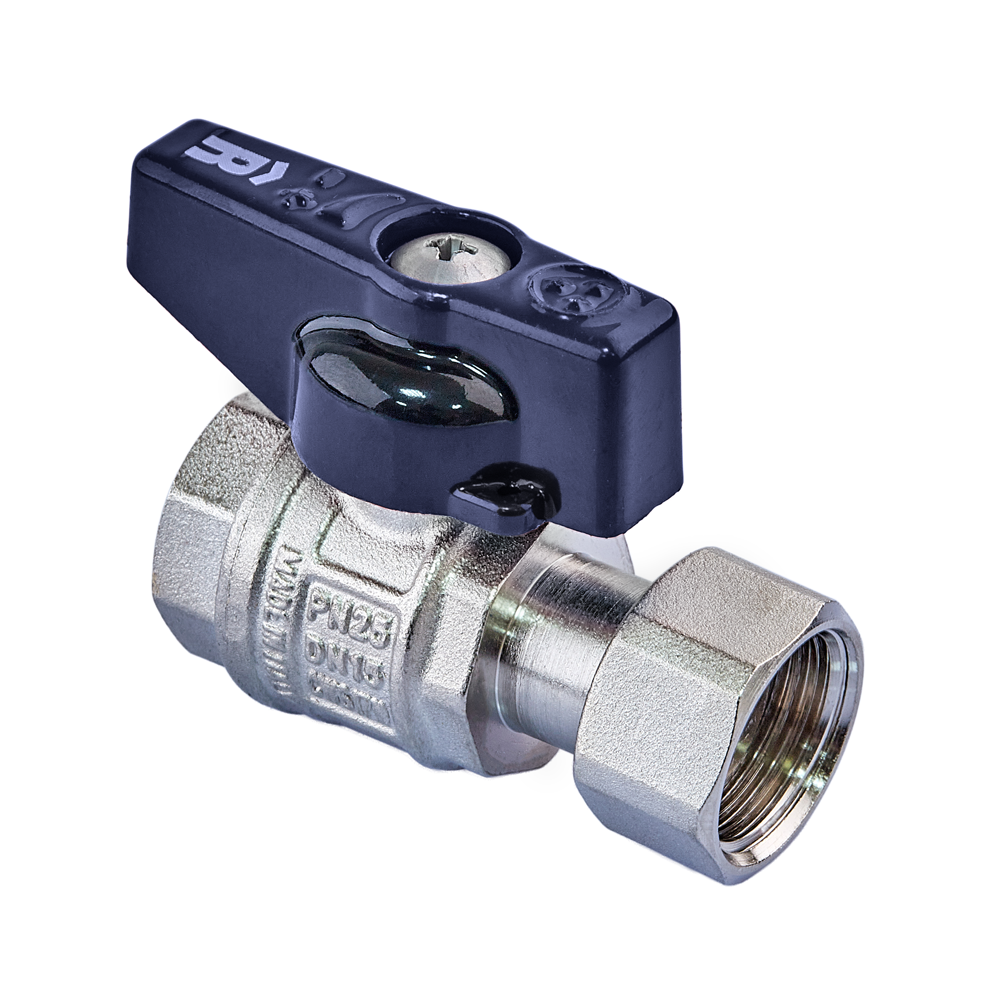

Кульові крани з накидною гайкою застосовуються в якості запірної арматури на трубопроводах систем питного, господарського, цивільного та промислового призначення, а також на технологічних трубопроводах, транспортують рідини, неагресивні до матеріалів крана. Основні середовища застосування: гаряче водопостачання, опалення, стиснене повітря, рідкі вуглеводні. Крани є двоспрямованими, це означає, що вони перекривають потік в обох напрямках. Особливістю конструкції кранів є накидні гайки під плоске ущільнення, які застосовують для підключення котлів та іншого обладнання з відповідною геометрією різьбових штуцерів.
| Артикул | Тип | Розмір | Пачка | Ящик |
| R115-050B | прямий | 1/2” х 1/2” | 10 | 120 |
| № | Найменування деталі | Матеріал |
| 1 | Гвинт ручки | Сталь нержавіюча AISI 430 |
| 2 | Чорна ручка | Алюміній |
| 3 | Шток | CW614N EN12164 |
| 4 | Прокладка (O-RING) | EPDM PEROX |
| 5 | Корпус | Нікельована латунь CW617N EN12165 |
| 6 | Ущільнення кульового затвора | PTFE |
| 7 | Кульовий затвор | CW617N EN12165 Хромований |
| 8 | Напівкорпус | CW617N EN12165 |
| 9 | Кільце стопорне | Сталь нержавіюча |
| 10 | Накидна гайка | CW617N EN12165 |
| Артикул | Тип | Розмір різблення, дюйми |
Номінальний діаметр DN, мм |
Номінальний тиск PN, бар | Температура переміщувального середовища, ℃ T min | Температура переміщувального середовища, ℃ T max |
| R115-050B | прямий | 1/2″ВР х 1/2″ВР | 15 | 25 | -20 | +130 |
| Артикул | Розмір, мм | ||||||
| L | L 1 | L 2 | L 3 | L 4 | H | H1 | |
| R115-050B | 60 | 51,5 | 29,5 | 31,5 | 52,5 | 50,5 | 36,5 |
РЕКОМЕНДАЦІЇ З ЕКСПЛУАТАЦІЇ
• Монтаж кранів в трубопровідній системі повинен виконуватися кваліфікованими фахівцями
• При монтажі кранів згинальне зусилля і крутний момент не повинні перевищувати значень, зазначених в таблиці нижче• Трубопровідна арматура не повинна відчувати несоосность патрубків, нерівномірність затяжки кріплення. При необхідності повинні бути передбачені опори або
компенсатори, які знижують навантаження на арматуру від трубопроводу.
• Після здійснення монтажу необхідно провести випробування на герметичність
• Кульові крани Roho повинні експлуатуватися при тиску і температурі, викладених в даному паспорті
• Відкривати і закривати крани слід плавним поворотом шпинделя за рукоятку вручну без застосування будь-яких інструментів
• Увага! При монтажі та експлуатації кульових кранів, застосування важільних газових ключів категорично заборонено
• Увага! Застосування кульових кранів в якості регулюючих пристроїв не допускається
Найменування параметру DN, ММ 15 20 25 32 40 50 Макс. згинальний момент, Нм 46 101 129 206 258 447 Макс. крутний момент, Нм 30 40 60 80 120 150
