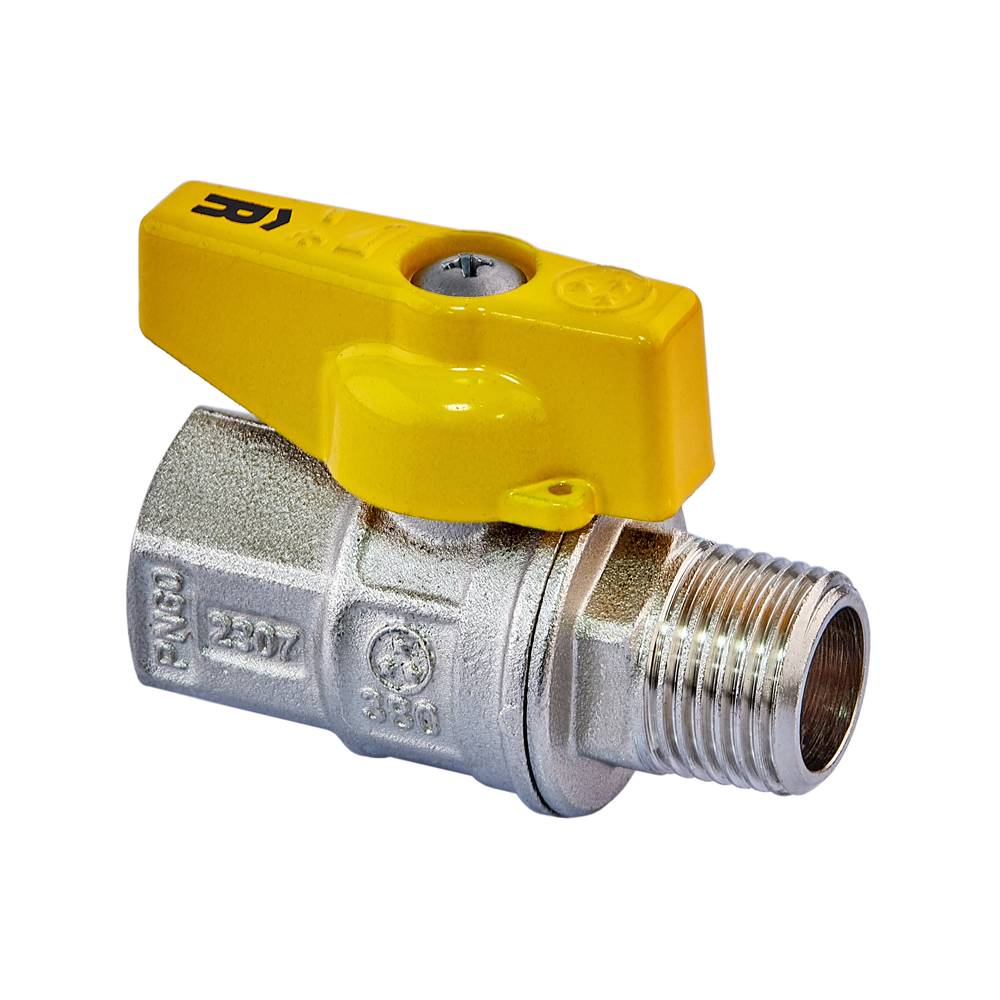

Кульовий кран призначений для промислового та побутового використання в системах подачі трьох видів газового палива (метан, побутовий газ та зріджений газ), нафтопродуктів, а також гарячої/холодної води, неагресивних рідин та газів, стиснутого повітря в межах допустимих значень за температурою та тиском.
| Артикул | Розмір | Пачка | Ящик |
| R111-050G | 1/2” | 10 | 120 |

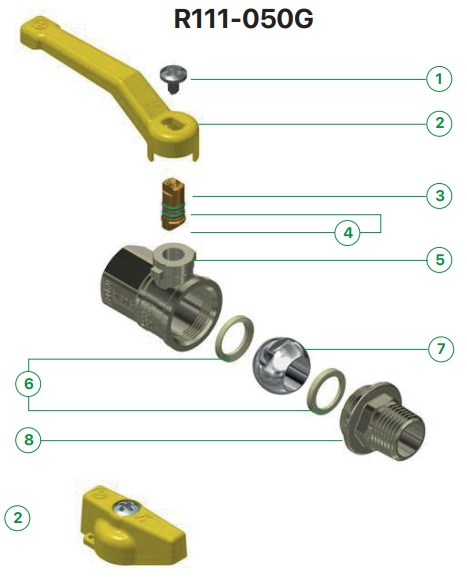

| № | Найменування деталі | Матеріал |
| 1 | Гвинт | Оцинкована сталь |
| 2 | Ручка | Нікельована латунь CW617N |
| 3 | Шток | CW614N UNI-EN12164 |
| 4 | Прокладка (O-RING) | O-ring VITON |
| 5 | Корпус | CW617N UNI-EN12165 нікельований |
| 6 | Ущільнення кульового затвора | PTFE |
| 7 | Кульовий затвор | CW617N UNI-EN12165 Хромований |
| 8 | Напівкорпус | CW617N EN12165 |
| Артикул | Розмір різблення, дюйми |
Прохід | Номінальний діаметр DN, мм |
Номінальний тиск PN, бар |
Мінімальна робоча температура, °С T min |
Максимальна робоча температура, °С T max |
| R111-050G | 1/2″ЗВ | Повнопрохідний | 15 | 5 | -20 | +60 |

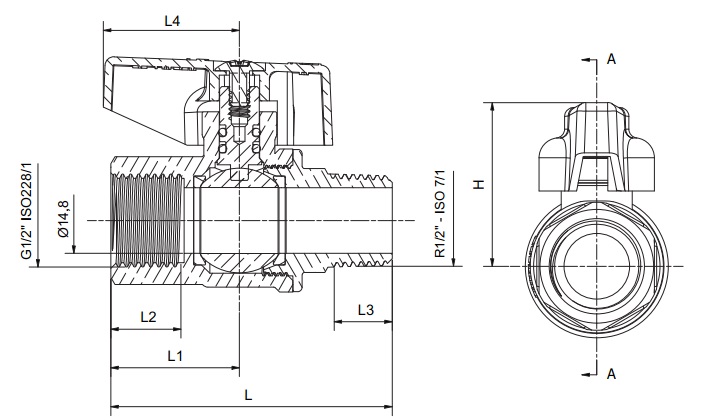

| “Номінальний діаметр dn, мм” | Розмір різьблення, дюйми | Розмір, мм | |||||
| L | L1 | L2 | L13 | L4 | H | ||
| R111-050G | 1/2″ | 63 | 29 | 16 | 13 | 31.5 | 40 |
РЕКОМЕНДАЦІЇ З ЕКСПЛУАТАЦІЇ
• Монтаж кранів в трубопровідній системі повинен виконуватися кваліфікованими фахівцями
• При монтажі кранів згинальне зусилля і крутний момент не повинні перевищувати значень, зазначених в таблиці нижче• Трубопровідна арматура не повинна відчувати несоосность патрубків, нерівномірність затяжки кріплення. При необхідності повинні бути передбачені опори або
компенсатори, які знижують навантаження на арматуру від трубопроводу.
• Після здійснення монтажу необхідно провести випробування на герметичність
• Кульові крани Roho повинні експлуатуватися при тиску і температурі, викладених в даному паспорті
• Відкривати і закривати крани слід плавним поворотом шпинделя за рукоятку вручну без застосування будь-яких інструментів
• Увага! При монтажі та експлуатації кульових кранів, застосування важільних газових ключів категорично заборонено
• Увага! Застосування кульових кранів в якості регулюючих пристроїв не допускається
Найменування параметру DN, ММ 15 20 25 32 40 50 Макс. згинальний момент, Нм 46 101 129 206 258 447 Макс. крутний момент, Нм 30 40 60 80 120 150
