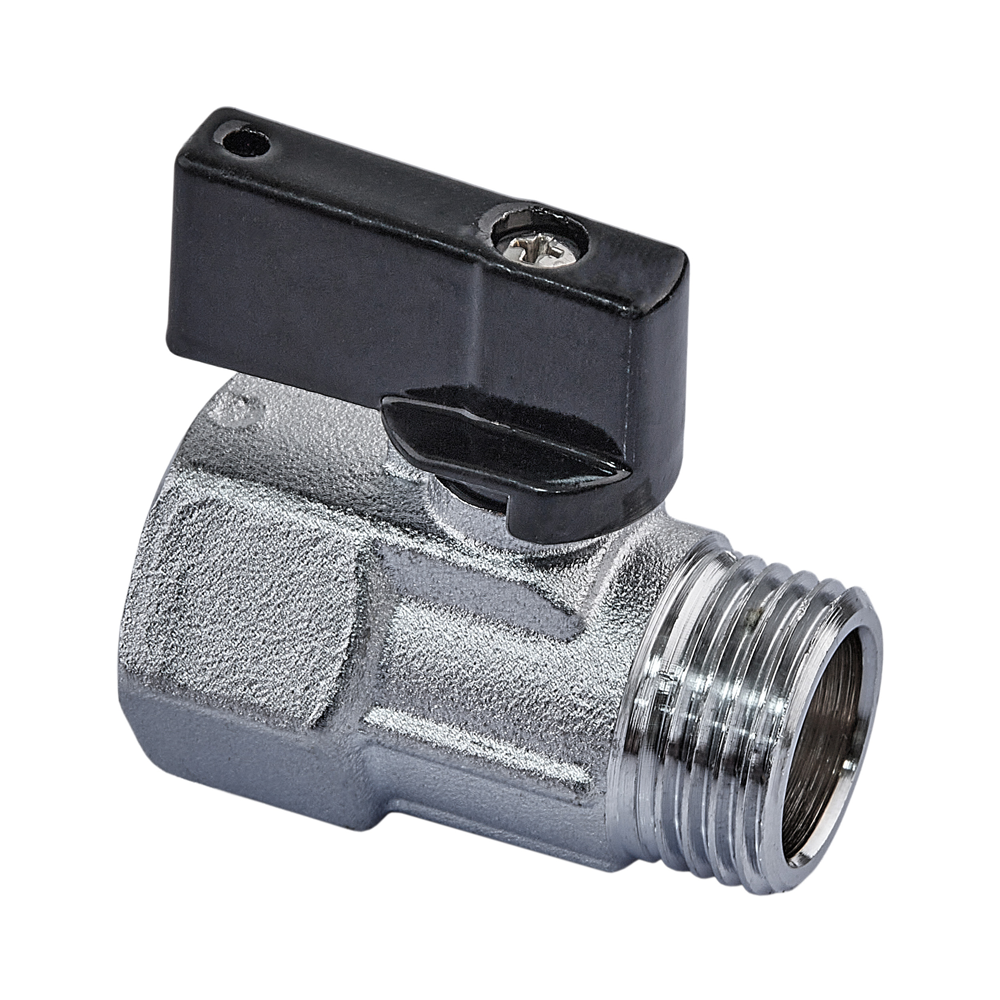

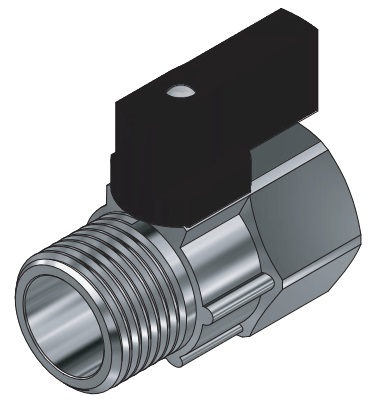

Кульові крани міні застосовуються як запірна арматура на трубопроводах систем питного, господарського та промислового призначення, а також на технологічних трубопроводах, що транспортують рідини, не агресивні до матеріалів крана. Крани є двоспрямованими, це означає, що вони перекривають потік в обох напрямках. Гідравлічні характеристики кранів міні дозволяють знижувати тиск і тим самим оберігати від передчасного зношування водорозбірні пристрої, встановлені після них. Незначні габаритні розміри кранів полегшують процес монтажу та значно економлять місце за умов обмеженого простору
| Артикул | Розмір | Пачка | Ящик |
| R380-050 | 1/2” | 15 | 180 |
| № | Найменування деталі | Матеріал |
| 1 | Корпус | Brass CW617N-UNI-EN 12165 |
| 2 | Шток | CW614N-UNI-EN 12164 |
| 3 | Кульовий затвор | CW617N UNI-EN12165 Хромований |
| 4 | Прокладка (O-RING) | NBR |
| 5 | Ущільнення кульового затвора | PTFE |
| 6 | Ручка | Алюмінієва |
| 7 | Гвинт | Оцинкована сталь |
| Артикул | Розмір різблення, дюйми |
Номінальний діаметр DN, мм |
Номінальний тиск PN, бар |
Мінімальна робоча температура, °С T min |
Максимальна робоча температура, °С T max |
| R380-050 | 1/2″ЗВ | 15 | 10 | -20 | +90 |

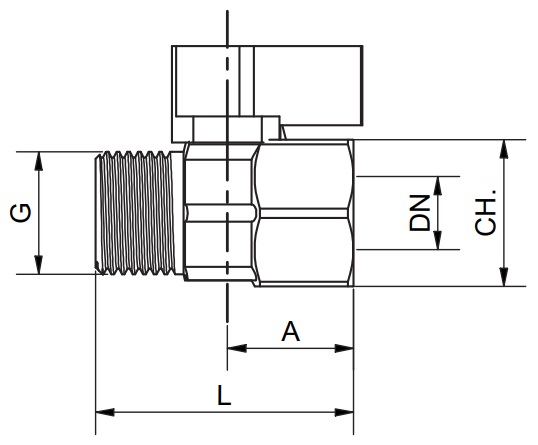

| Атрикул | Розмір різьблення, дюйми | Розмір, мм | |||
| G | L | A | CH. | DN | |
| R380-050 | 1/2″ | 44 | 22,5 | 25 | 15 |
РЕКОМЕНДАЦІЇ З ЕКСПЛУАТАЦІЇ
• Монтаж кранів в трубопровідній системі повинен виконуватися кваліфікованими фахівцями
• При монтажі кранів згинальне зусилля і крутний момент не повинні перевищувати значень, зазначених в таблиці нижче• Трубопровідна арматура не повинна відчувати несоосность патрубків, нерівномірність затяжки кріплення. При необхідності повинні бути передбачені опори або
компенсатори, які знижують навантаження на арматуру від трубопроводу.
• Після здійснення монтажу необхідно провести випробування на герметичність
• Кульові крани Roho повинні експлуатуватися при тиску і температурі, викладених в даному паспорті
• Відкривати і закривати крани слід плавним поворотом шпинделя за рукоятку вручну без застосування будь-яких інструментів
• Увага! При монтажі та експлуатації кульових кранів, застосування важільних газових ключів категорично заборонено
• Увага! Застосування кульових кранів в якості регулюючих пристроїв не допускається
Найменування параметру DN, ММ 15 Макс. згинальний момент, Нм 46 Макс. крутний момент, Нм 30
